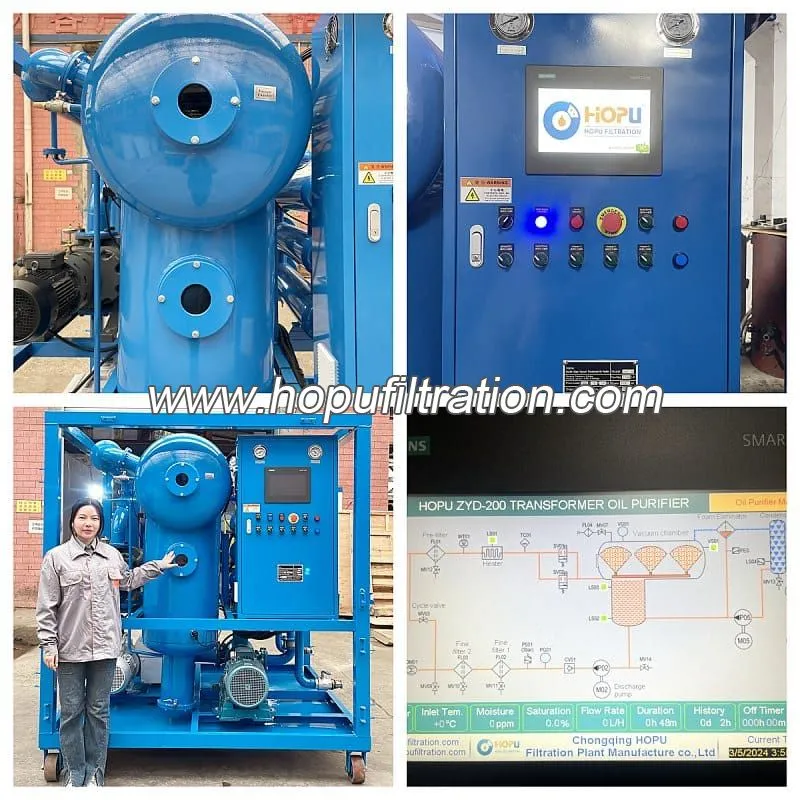

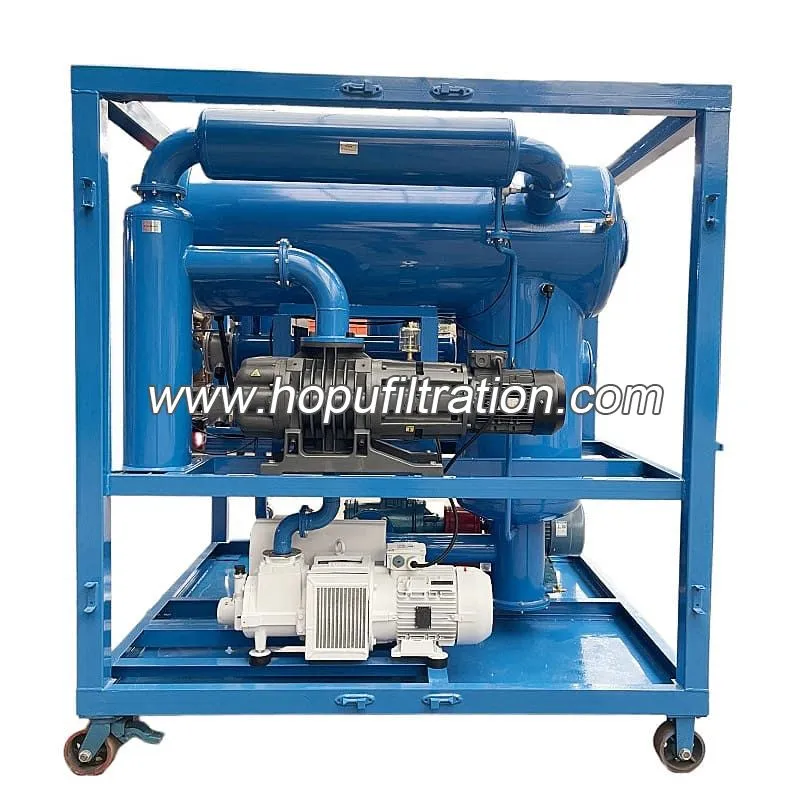

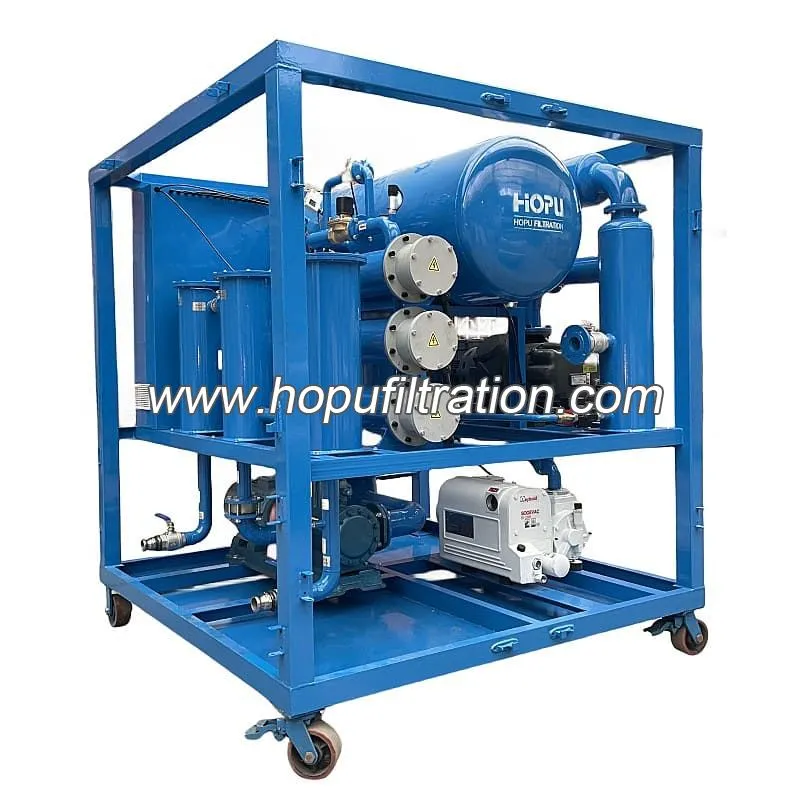

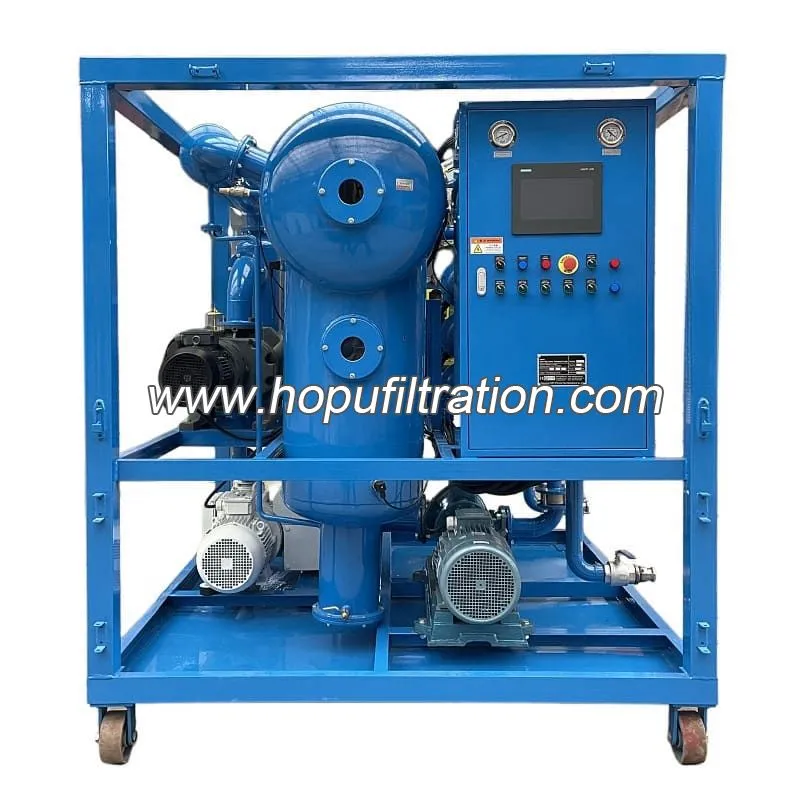

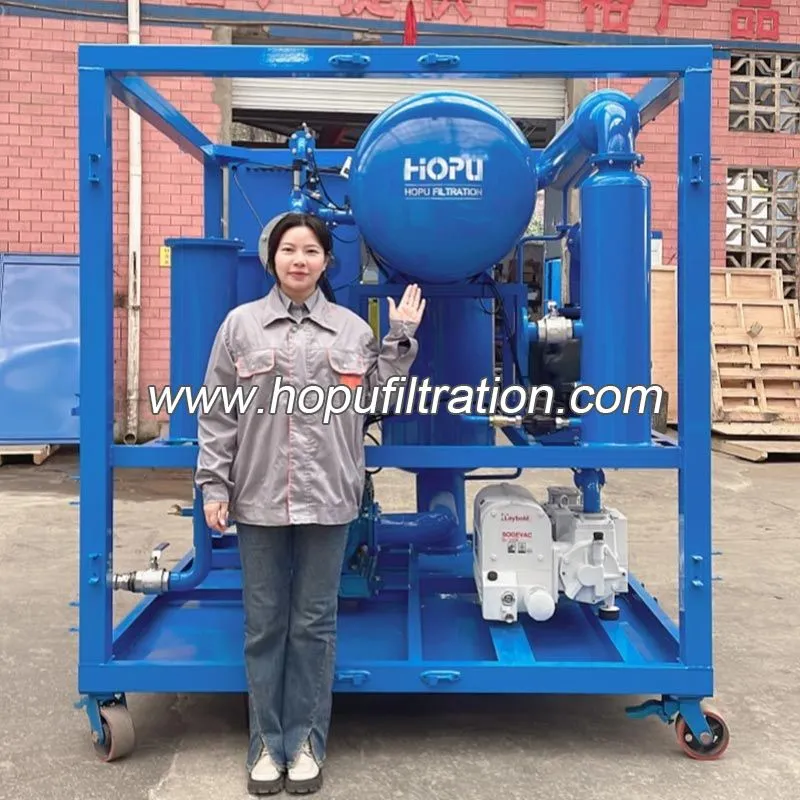

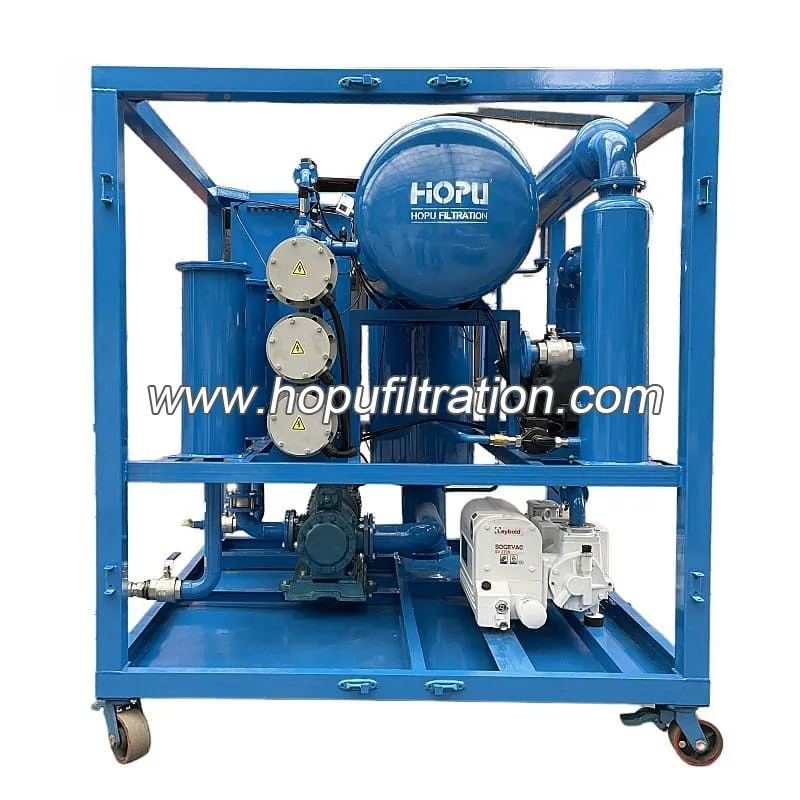

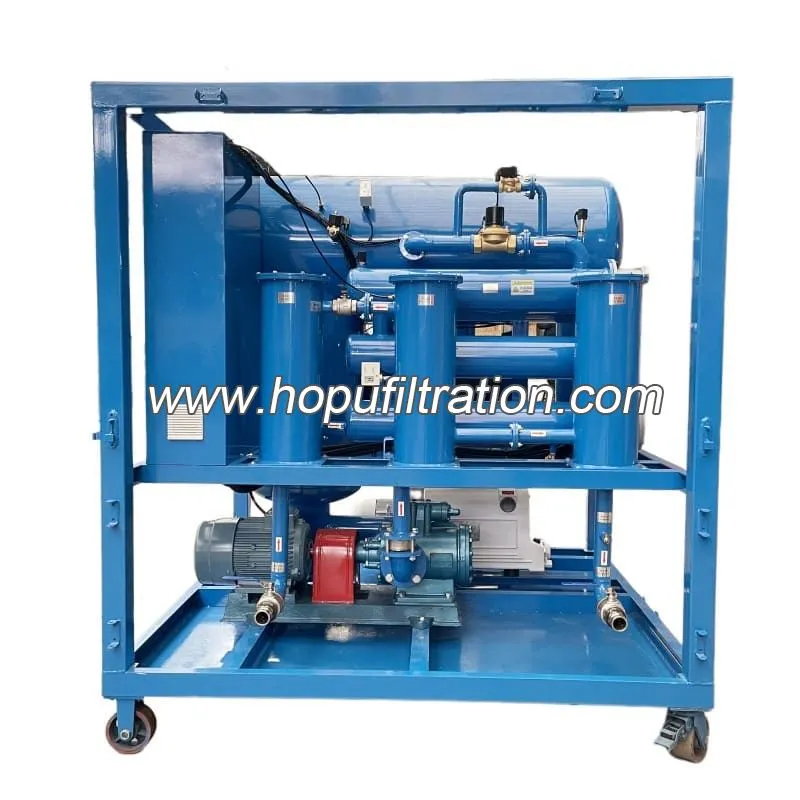

Le système de déshydratation et de dégazage d’huile à isolation sous vide, transformateur à vide à deux étages est largement utilisé dans les industries des centrales électriques, centrales électriques, compagnies d’électricité, usines de transformateurs, métallurgie, pétrochimie, génie mécanique, transport, chemins de fer et fabrication de transformateurs, etc.
Elle s’applique notamment à la maintenance des transformateurs au-dessus de 110 KV et à la purification en profondeur de l’huile de transformation neuve de haute qualité, de l’huile importée de transformateur, de l’huile d’inductance mutuelle et de l’huile de transformateur à ultra haute tension. Il peut également être utilisé pour le remplissage sous vide d’huile et le séchage sous vide ainsi que pour l’évacuation par vide par transformateur. De plus, la machine peut fonctionner en ligne sans interruption de transformateurs.
Application
Il peut rapidement et efficacement éliminer l’humidité, le gaz (hydrogène, acétylène, méthane, etc.) et les impuretés de l’huile isolante, afin d’améliorer la performance du diélectrique du pétrole. L’huile filtrée peut garantir efficacement le fonctionnement sûr et normal de l’équipement électrique.
Le purificateur d’huile à vide à double étage ZYD, le système d’isolation sous vide pour déshydratation et dégazage d’huile est largement utilisé dans l’alimentation électrique, la production d’énergie, la transmission et la transformation d’énergie, la fabrication d’équipements électriques, l’ingénierie énergétique, la maintenance des équipements électriques, les tests électriques, la recherche électrique et d’autres industries. Il est particulièrement adapté à la filtration de l’huile de transformateur de haute qualité et de l’huile ultra-élevée dans les transformateurs, et peut être appliqué aux opérations de filtration d’huile en ligne à la sous-station électrique (comme 110KV / 220KV / 500KV).
Par contre, il a des fonctions de séchage sous vide, d’injection d’huile sous vide et de circulation d’huile chaude. Elle peut également être utilisée comme unité de pompage à vide séparée pour évacuer les transformateurs et les équipements d’alimentation.
Caractéristiques
1. Doubles séparateurs horizontaux à vide en forme de T, combinés à la technologie d’évaporation du film Duplex-Stereo développée par l’ingénieur chimiste de HOPU. Un système avancé de déshydratation et de dégazage à grande capacité à double étage qui utilise une technique d’évaporation flash tridimensionnelle sur grande surface.
2. Largement utilisé pour l’installation ou la maintenance de transformateurs sur site afin de remplir de l’huile dans les transformateurs et disjoncteurs sous dépression ou pour effectuer l’évacuation des transformateurs.
3. Système de filtration précis, éléments de filtration de haute qualité et filtration à plusieurs étapes avec une précision progressive.
4. Équipé d’un système automatique de contrôle de température, d’un système de contrôle des niveaux liquides, d’un système de contrôle antimousse, d’un système de protection contre la pression et de composants principaux de haute qualité.
5. La machine supporte le fonctionnement en ligne sans supervision avec des indicateurs indiquant l’état de fonctionnement.
6. La machine adopte un design d’humanisation avec peu de bruit, une utilisation facile, un long temps d’entretien gratuit et des économies d’énergie pour réduire les coûts d’exploitation.
7. Avec conception d’interverrouillage à commande électrique. Le système à vide, le système de pompe à huile et le système de chauffage sont imbriqués en contrôle.
8. Équipé d’une indication pour changer les filtres et d’un dispositif d’arrêt automatique pour les filtres surchargés.
9. Équipé d’un arrêt d’urgence pour fuite électrique et surcharge électrique afin de protéger le moteur.
10. Avec la séquence de phase, la perte de phase de la fonction de protection et le contrôle de sécurité en cas d’arrêt soudain.
11. Équipé d’une interface d’aspiration pour l’évacuation du transformateur.
12. La sortie et l’entrée peuvent être interchangeables.
Données techniques (Version HOPU 2024)
|
Objet
|
Index
|
Unité
|
ZYD-30
|
ZYD-50
|
ZYD-100
|
ZYD-150
|
ZYD-200
|
ZYD-300
|
ZYD-500
|
|
Paramètre technique pour purificateur
|
Débit
|
L/H
|
1800
|
3000
|
6000
|
9000
|
12000
|
18000
|
30000
|
|
Diplôme de vide de travail
|
MPa
|
-0,08~-0,0999
|
|
Degré de vide limité
|
Pa
|
≤7
|
|
Pression de travail
|
MPa
|
≤0,5
|
|
Plage de contrôle de température constante
|
°C
|
20-70
|
|
Alimentation électrique
|
V
|
380V/50Hz (Personnalisable)
|
|
Bruit de travail
|
dB(A)
|
≤70
|
|
Puissance totale
|
KW
|
30+3.3
|
40+3.7
|
60+7.4
|
90+13.5
|
120+14
|
135+20.5
|
180+20.5
|
|
Diamètre d’entrée/sortie
|
mm
|
25
|
32
|
40
|
50
|
50
|
65
|
80
|
|
Poids net
|
Kg
|
650
|
800
|
1000
|
1300
|
1800
|
2100
|
3500
|
|
Dimension globale (L×A×H)
|
cm
|
120×132×180
|
120×136×185
|
154×185×216
|
223×172×240
|
223×172×24
|
345×200×250
|
365×210×250
|
|
Indice d’huile après traitement
|
Tension de rupture
|
KV
|
≥80 (GB/T507), Test de Sphere Gap
|
|
Teneur en eau
|
ppm
|
≤5(GB/T7600)
|
|
Teneur en gaz
|
%
|
≤0,3(GB/T423)
|
|
Précision de filtration
|
μm
|
≤1
|
|
Ethyne
|
%
|
0
|
Conception optionnelle du système de purificateur d’huile pour isolation sous vide
Contrôle intelligent des PLC avec affichage dynamique de fonctionnement et d’état d’exploitation sur écran tactile.
Testeur d’humidité en ligne, compteur de particules en ligne et débitmètre en ligne avec fonction addition.
Convertisseur de fréquence pour un réglage libre du débit.
L’ensemble de la structure de la machine : style mobile à quatre roues, style fixe, style mobile avec remorque (double essieu ou simple essieu), style entièrement fermé, type avant-toit dissimulé et style ouvert en toile, etc.
