Application d'épurateur d'huile de transformateur végétal FR3

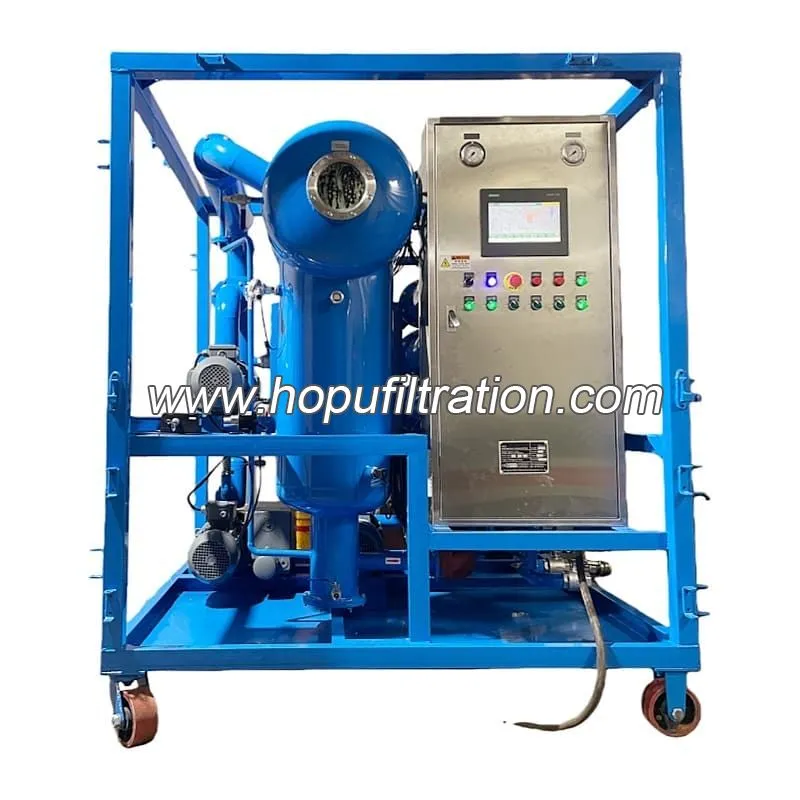

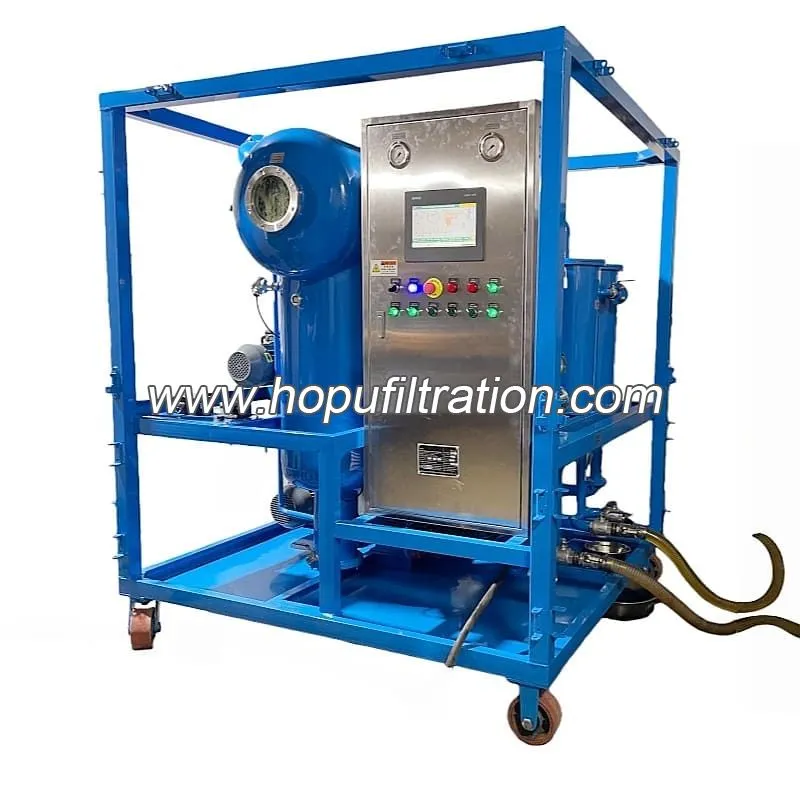

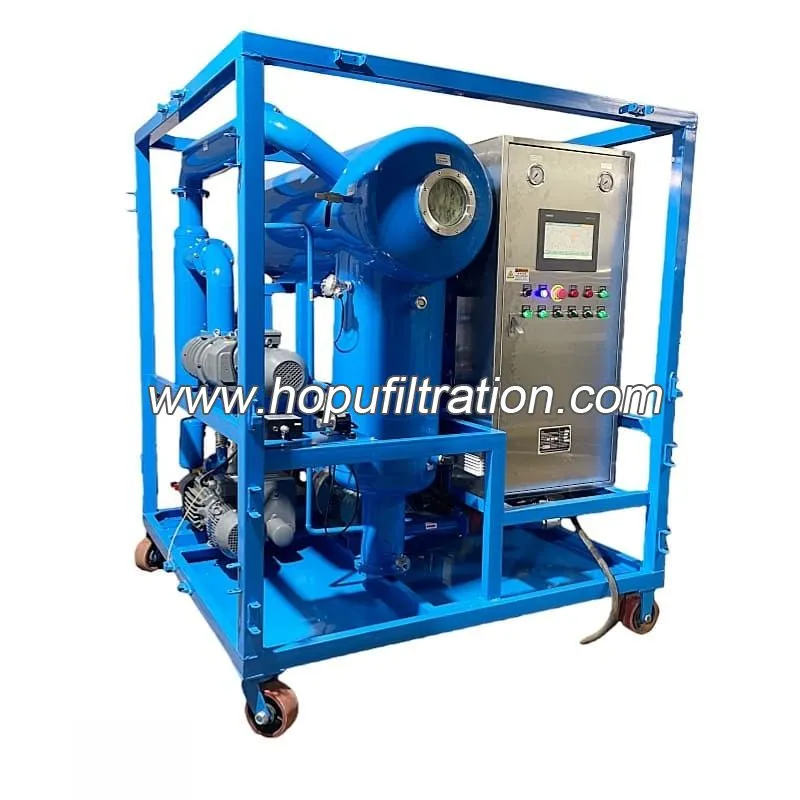

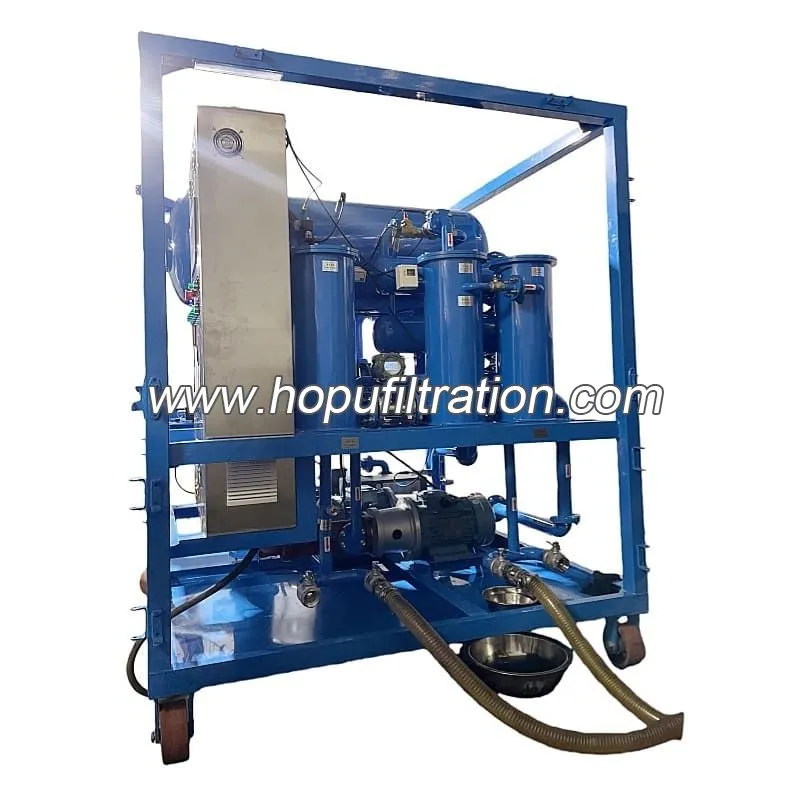

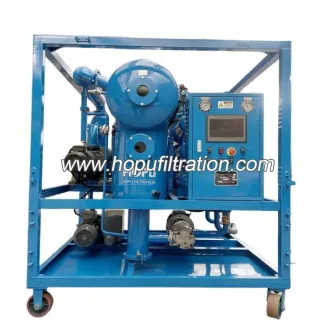

Le purificateur d'huile de transformateur végétal FR3 de la série ZYD-V est conçu par l'équipe d'ingénieurs électriques HOPU selon la dernière demande de maintenance de transformateur de haute qualité, il est installé avec un élément filtrant spécial et un matériau en acier antiacide pour le corps de la machine afin de protéger l'huile de transformateur végétale résistante au feu.
Il est conçu pour purifier l'huile de transformateur usagée ou vieillie, l'huile végétale FR3, les liquides diélectriques verts ignifuges FR3, l'huile de silicone, l'huile d'appareillage et différentes huiles isolantes. Il est également utilisé pour purifier l'huile isolante dans toutes sortes d'équipements de grande puissance, supérieurs à 110 KV et à 500 mètres d'altitude.
Le système peut éliminer l'eau libre, l'eau soluble, les particules de grande et petite taille, impureté, gaz, acide, PCB, carbone libre (matériau de polarité), augmentant la force de pression et la qualité de l'huile, améliorant la valeur de la tension de claquage, permettant aux transformateurs et aux appareils électriques de fonctionner en toute sécurité.
Le ZYD-V de HOPU convient parfaitement aux sous-stations de petite et moyenne taille installées sur les lignes de transmission et les plates-formes de base, aux transformateurs situés dans les usines et usines spécialisées dans la production de produits alimentaires et pharmaceutiques, au transformateur de la plate-forme de forage marine, au système de distribution d'énergie, au réseau électrique et à diverses entreprises qui doivent installer et entretenir des transformateurs.
La série ZYD-V de HOPU permet de prolonger la durée de vie des fluides diélectriques, d'améliorer la fiabilité des transformateurs de puissance et d'assurer le niveau nécessaire de sécurité contre les explosions et les incendies.
Le type mobile (remorque) est facultatif, structure complètement fermée, étanche à l'eau et à la poussière, il peut se déplacer sur de longues distances en travaillant sur le terrain. Selon les exigences du travail sur le terrain, il peut être facile de se déplacer vers n'importe quel point de travail par traction. Il est particulièrement adapté à la purification de l’huile de transformateur située dans différents domaines.
Caractéristique
Système avancé de déshydratation et de dégazage qui utilise une technique de distillation flash tridimensionnelle sur une grande surface pour éliminer les compositions nocives de l'huile telles que l'eau, l'air et le gaz.
Utilisé pour le remplissage d'huile des transformateurs et des disjoncteurs sous vide.
Un système de filtration précis, un élément filtrant de haute qualité, une filtration à plusieurs étages avec une précision progressive peuvent aider à éliminer les impuretés mécaniques présentes dans l'huile.

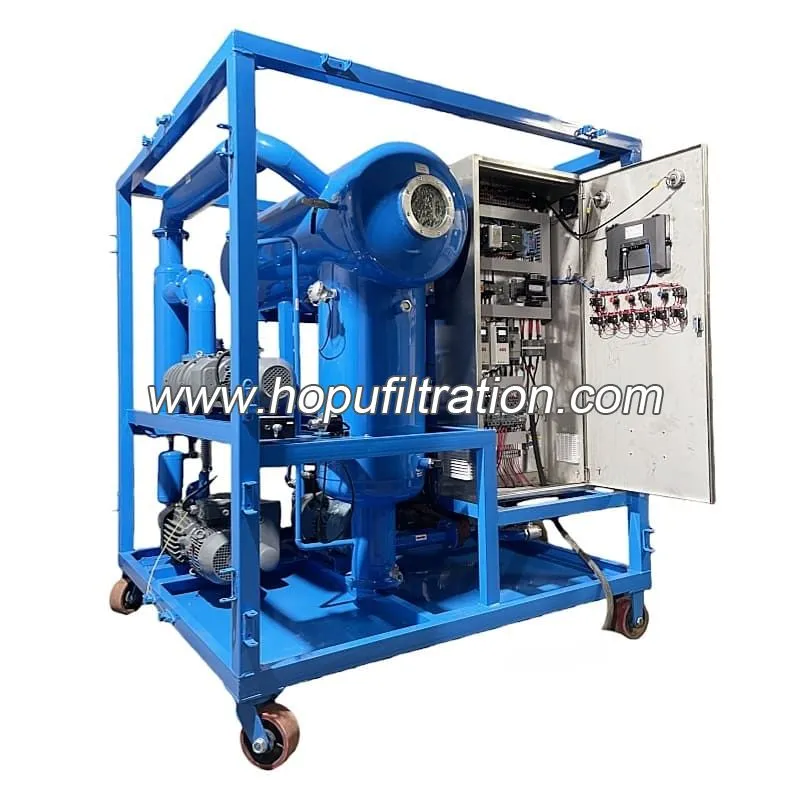

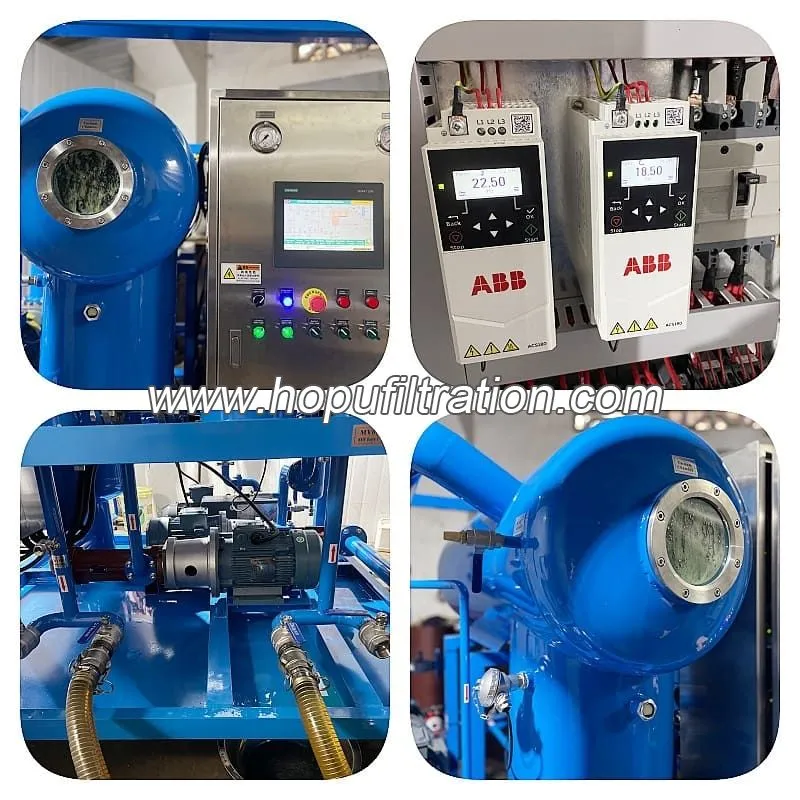

Un système avancé de contrôle de température entièrement automatique, un système de contrôle du niveau de liquide, un système de contrôle anti-mousse, un système de protection contre la pression et une excellente configuration peuvent garantir un fonctionnement de l'équipement avec des performances élevées.
Travail en ligne, permettant le fonctionnement séparé des opérations manuelles de la machine avec des lampes indiquant l'état de fonctionnement.
Il s'agit d'une conception humanisée avec un faible bruit, une purification en profondeur et une maintenance gratuite de longue durée pour réduire les coûts du processus en cours.
Les purificateurs sont équipés d'un système de protection de sécurité de chaîne, d'un verrouillage du système de drainage d'huile, d'un système de vide et d'un système de chauffage qui évite tout impact négatif possible causé par un mauvais fonctionnement.
Données techniques
|
Paramètres
|
Unité
|
ZYD-V-30
|
ZYD-V-50
|
ZYD-V-100
|
ZYD-V-150
|
ZYD-V-200
|
ZYD-V-250
|
ZYD-V-300
|
|
Flux
|
L/min
|
30
|
50
|
100
|
150
|
200
|
250
|
300
|
|
Aspirateur de travail
|
Mpa
|
-0,08 ~ -0,099
|
|
Pression de service
|
Mpa
|
≤0,3
|
|
Température
|
ºC
|
20 ~ 80
|
|
Puissance
|
|
415 V/3 P/50 Hz (selon la demande du client), veuillez contacter le service commercial HOPU.
|
|
Bruit de travail
|
DB(A)
|
75
|
75
|
75
|
80
|
80
|
80
|
80
|
|
Puissance de chauffage
|
KW
|
30
|
36
|
48
|
60
|
75
|
90
|
120
|
|
Puissance totale
|
KW
|
35.5
|
40
|
55
|
71.4
|
86.5
|
102.5
|
135
|
|
Entrée/Sortie
|
mm
|
φ25
|
φ32
|
φ42
|
φ50
|
φ50
|
φ60
|
φ60
|
|
Poids
|
Kilogrammes
|
600
|
800
|
1050
|
1400
|
1800
|
2000
|
2200
|
|
Globalement
|
Longueur
|
mm
|
1050
|
1100
|
1300
|
1450
|
1600
|
1800
|
1900
|
|
Largeur
|
mm
|
750
|
800
|
950
|
950
|
1100
|
1200
|
1200
|
|
Hauteur
|
mm
|
1350
|
1400
|
1500
|
1650
|
1800
|
1900
|
1900
|
Sélection du type
● Système de vide standard à un étage
● En deux étapes ; Système de vide poussé
● Chambre à vide à deux étages + deux ; Système de vide poussé
Facultatif
A : Sans boîtier, type ouvert
B : Avec boîtier, type de boîtier de cellule
C : Avec type de base antidérapante
D : Monté sur roulettes (Poids limité à moins de 1000kg)
E : Monté sur des remorques (pneu pneumatique, vitesse sélectionnable)
F : Avec chambre de régénération de terre à foulon
