Application du testeur Tan Delta du transformateur :

Le testeur automatique de delta tangent de transformateur est un instrument de test de haute précision pour tester la valeur tangente de perte diélectrique et la capacité de divers équipements électriques à haute tension sur site ou dans des laboratoires tels que les centrales électriques et les sous-stations électriques. Mesure de la valeur tangente de perte diélectrique (tgδ) et de la capacité du transformateur, de l'inductance mutuelle, du réacteur, du condensateur, de la traversée et du parafoudre

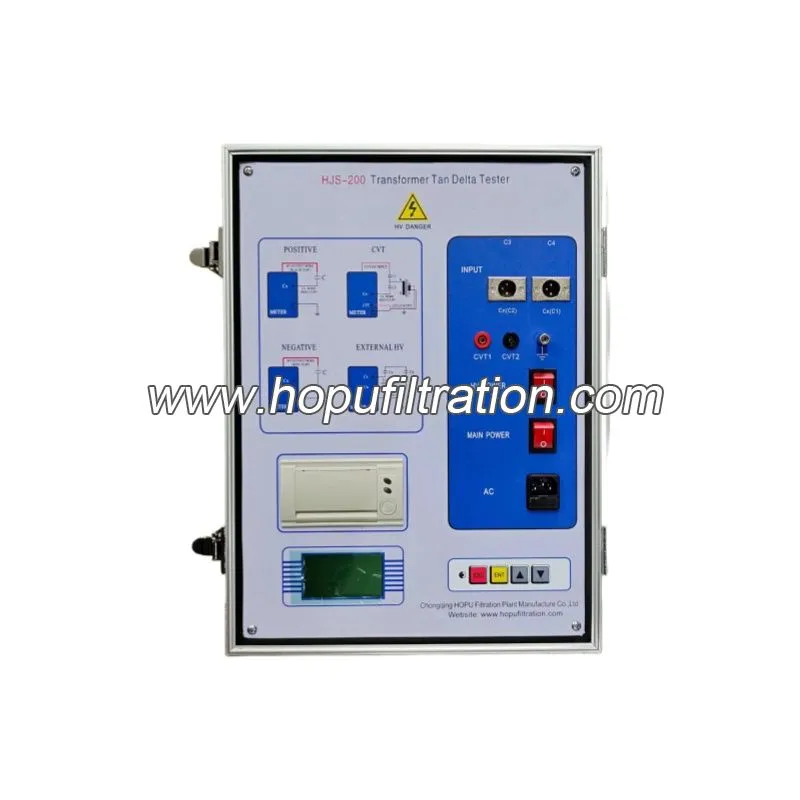

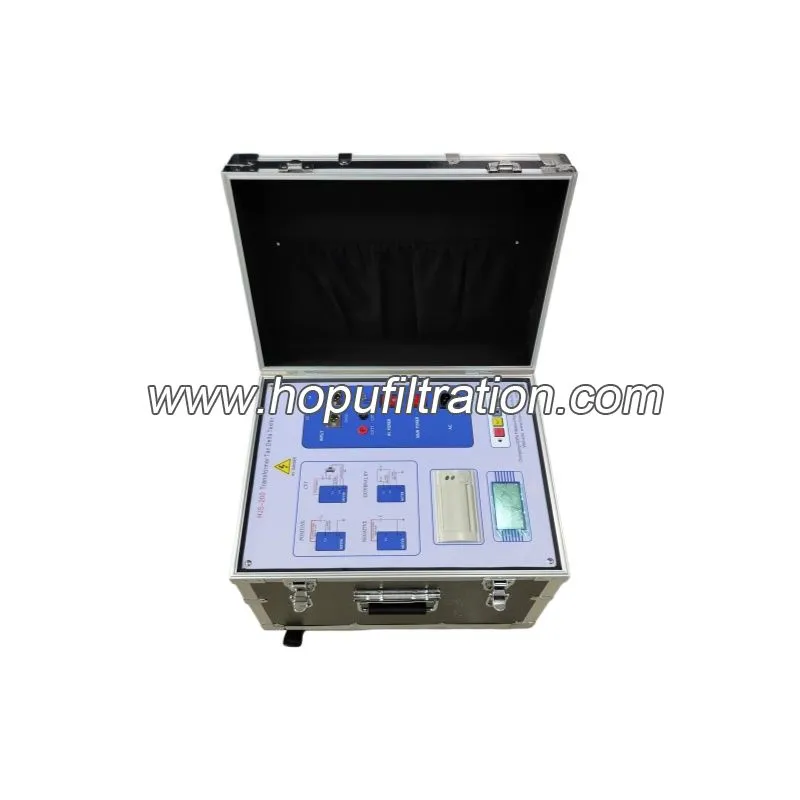

L'instrument est une structure intégrée, un pont de test de perte diélectrique intégré, une alimentation de régulateur de tension à fréquence variable, un transformateur élévateur et un condensateur standard SF6 de haute stabilité. La source haute tension de test est générée par l'onduleur à l'intérieur de l'instrument et utilisée pour le test du produit testé après avoir été amplifiée par le transformateur. La fréquence peut être modifiée en 45 Hz ou 55 Hz, 55 Hz ou 65 Hz, et la technologie d'encoche numérique est adoptée pour éviter l'interférence du champ électrique de fréquence industrielle lors du test et résoudre fondamentalement le problème de la mesure précise sous de fortes interférences de champ électrique. En même temps, il convient aux occasions où des générateurs sont utilisés pour détecter l'alimentation électrique après toute panne de courant.

L'instrument est équipé d'un transformateur élévateur haute tension et a pris des mesures de fermeture sans passage nul, de protection contre la foudre et d'autres mesures de protection de sécurité. Il produit une tension de différentes qualités allant de 0,5 kV à 10 kV pendant le test, ce qui garantit un fonctionnement simple et sûr.

Caractéristiques

1. Écran LCD, données de stockage de masse, les données de l'instrument peuvent être exportées via le disque U et peuvent générer un rapport de travail.

2. De nombreux modes de test : haute tension interne, haute tension externe, norme interne, norme externe, méthode de connexion positive, méthode de connexion inversée, méthode d'auto-excitation de diverses manières pour tester ; sous la haute pression extérieure, la norme peut effectuer un test de perte diélectrique à haute tension de plus de 10 kV.
3. Processus de test CVT en une étape : pour tester la perte diélectrique et la capacité CVT (transformateur de tension capacitif) entièrement scellées, C2, pour réaliser les tests C2, C1 en même temps. L'instrument peut également tester le rapport CVT et la différence d'angle de tension.
4. Protections multiples sûres et fiables : avec fluctuation de tension d'entrée, court-circuit de sortie, surtension, surintensité, température et autres mesures de protection multiples.
5. L'instrument peut être utilisé pour mesurer l'équipement électrique à haute tension sans mise à la terre ou sans mise à la terre, et peut mesurer la capacité du transformateur de tension du condensateur tgδ et du condensateur principal C1 et C2.
6. L'instrument est équipé d'un transformateur haute tension et prend des mesures de protection contre la foudre et la commutation zéro.

Paramètres techniques
