Demande

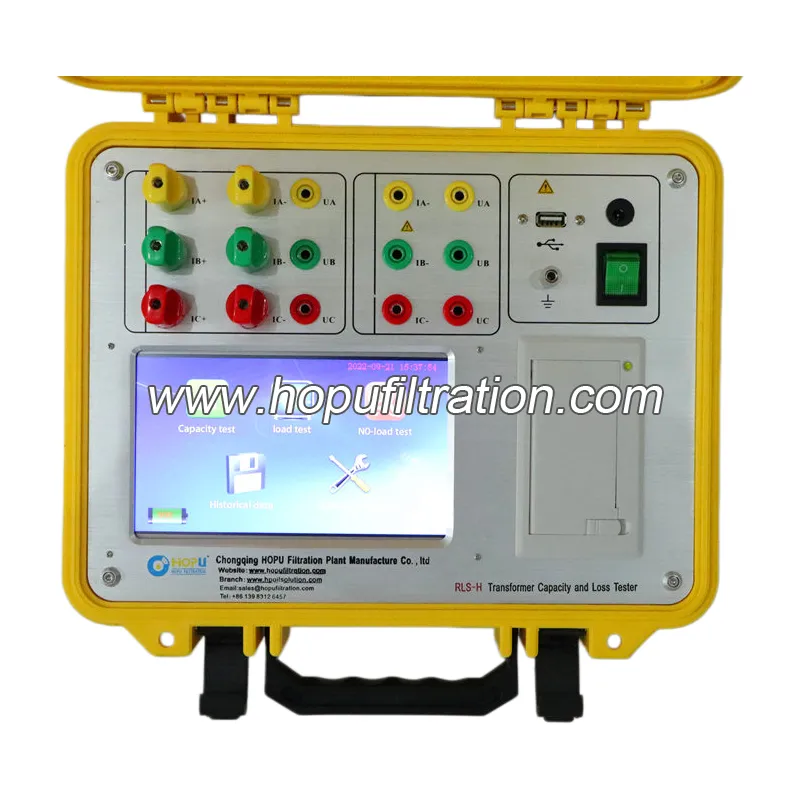

Le testeur de caractéristiques de charge et de perte à vide du transformateur, le testeur de capacité portable et à vide est un instrument de haute précision pour mesurer la capacité du transformateur, à vide, en charge et d'autres paramètres caractéristiques. Cet instrument est un instrument de mesure multifonction, qui équivaut aux deux types habituels d'instruments de test : testeur de capacité de transformateur + testeur de paramètres caractéristiques du transformateur. Il peut mesurer avec précision une série de paramètres de fréquence industrielle tels que la capacité, le type, le courant à vide, la perte à vide, la perte de court-circuit (charge), la tension d'impédance, etc. de divers transformateurs.

Caractéristiques
1. Il peut mesurer avec précision la capacité de divers transformateurs de distribution, ce qui est pratique et précis.
2. Il peut mesurer le courant à vide, la perte à vide, la tension de court-circuit et la perte de court-circuit (charge) du transformateur.
3. L'instrument effectue automatiquement une commutation de plage, permettant la mesure d'une large plage de tension et de courant et un câblage simple.
4. Lors du test à vide et en charge du transformateur triphasé, l'instrument peut automatiquement juger si le câblage est correct et afficher le diagramme vectoriel de la tension et du courant triphasés.
5. Une seule machine peut compléter la mesure du test de charge du transformateur de distribution sous le plein courant de 1000KVA ; sous un tiers du courant nominal, il peut compléter la mesure du test de charge du transformateur de distribution sous 3150KVA (sous un tiers du courant nominal), l'instrument peut être converti en paramètre de perte de charge sous le courant nominal).

6. Tous les résultats des tests sont automatiquement corrigés. L'instrument peut effectuer automatiquement diverses corrections telles que la correction de la forme d'onde, la correction de la température, la correction de la tension non nominale, la correction du courant non nominal, etc., rendant les résultats des tests plus précis.7. Grand écran tactile couleur, écran LCD haute luminosité, menu complet en caractères anglais et instructions de fonctionnement pour établir un dialogue homme-machine convivial, boutons tactiles pour faciliter l'utilisation, écran LCD à large température avec réglage de la luminosité, adapté aux saisons d'hiver et d'été.
8. L'instrument peut prédéfinir 40 groupes de paramètres de test par l'utilisateur, et ces paramètres peuvent être supprimés et ajoutés à tout moment selon les besoins, ce qui est très pratique à utiliser.
9.Avec sa propre horloge électronique en temps réel, il peut enregistrer automatiquement la date et l'heure du test, ce qui favorise la préservation et la gestion des résultats du test.
10. Imprimante thermique de type panneau, qui peut imprimer rapidement les résultats des tests sur site.
11. Les données (paramètres du produit de test, résultats de mesure, durée du test, etc.) ont des fonctions de stockage et de navigation hors tension, peuvent stocker 500 ensembles de résultats expérimentaux et peuvent transmettre des données en ligne avec un ordinateur.
12. Permet aux transformateurs de tension externes et aux transformateurs de courant d'effectuer des mesures à plage étendue et de mesurer l'objet de test de n'importe quel paramètre.

Paramètre technique
1. Conditions environnementales
Température : -5 C ~ 40 C
Humidité relative : Altitude : Interférence externe : pas de fortes vibrations, pas de champ électromagnétique puissant
Alimentation externe : 220VAC ± 10%, 45Hz ~ 55Hz

2. Plage de mesure
Partie active :
Sortie courant : 0 ~ 10A
Mesure de tension : 0 ~ 10 V
Capacité de test : transformateur de type sec immergé dans l'huile 10KV : 30KVA ~ 2500KVA
Transformateur immergé dans l'huile 35KV : 50KVA~31500KVA
Transformateur de type sec 20KV : 50KVA~2500KVA
Transformateur de type sec 35KV : 50KVA~2000KVA
Section fonctionnalités :
Tension : 0 ~ 600 V, l'instrument change automatiquement la plage.
Courant : 0 ~ 100 A, l'instrument change automatiquement la plage
Fréquence : 45 Hz ~ 65 Hz
3. Précision des tests
Tension : 2 ~ 100 V, ± 0,2 % FS ; 100~450 V, ±0,2 %
Courant : 0,5 ~ 10 A, ± 0,2 % FS ; 10~100A, ±0,2%
Puissance : ±0,5 % (CosΦ>0,1), ±1,0 % (0,02 4. Résistance de l'isolation
La résistance d'isolement des bornes d'entrée de tension et de courant du châssis est supérieure ou égale à 100 MΩ.
La fréquence d'alimentation est de 2KV (valeur efficace) entre l'extrémité d'entrée de l'alimentation en fonctionnement et le boîtier, et l'expérience a duré 1 minute.
5. Autres indicateurs
Dimensions : 400×300×170mm
Poids : 6Kg (sans fil de test)
