Purificateur d’huile mobile FR3 pour transformateur végétal | Système portable de filtration à l’huile d’esters naturels

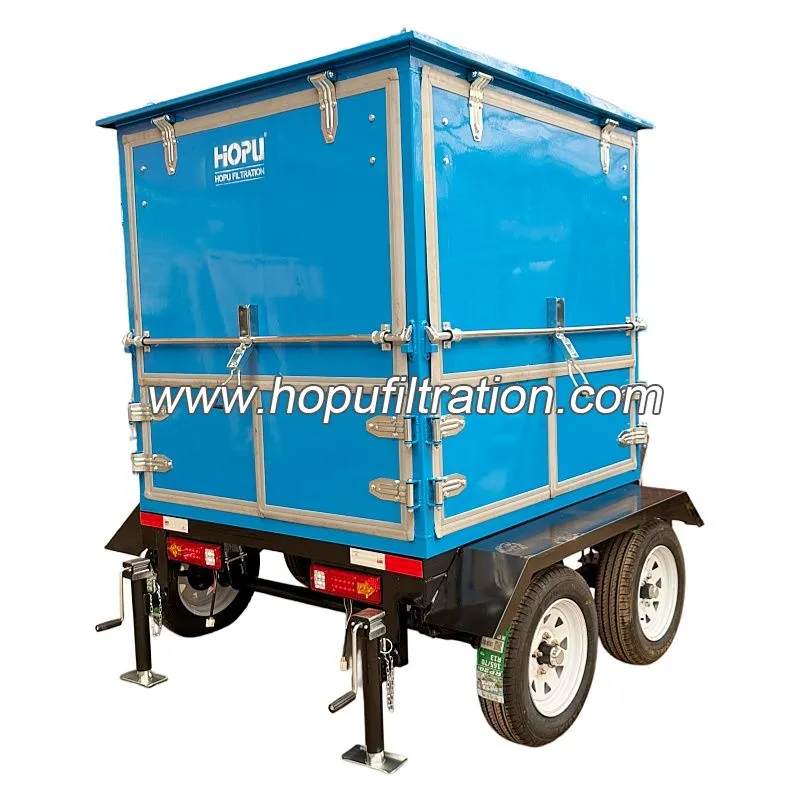

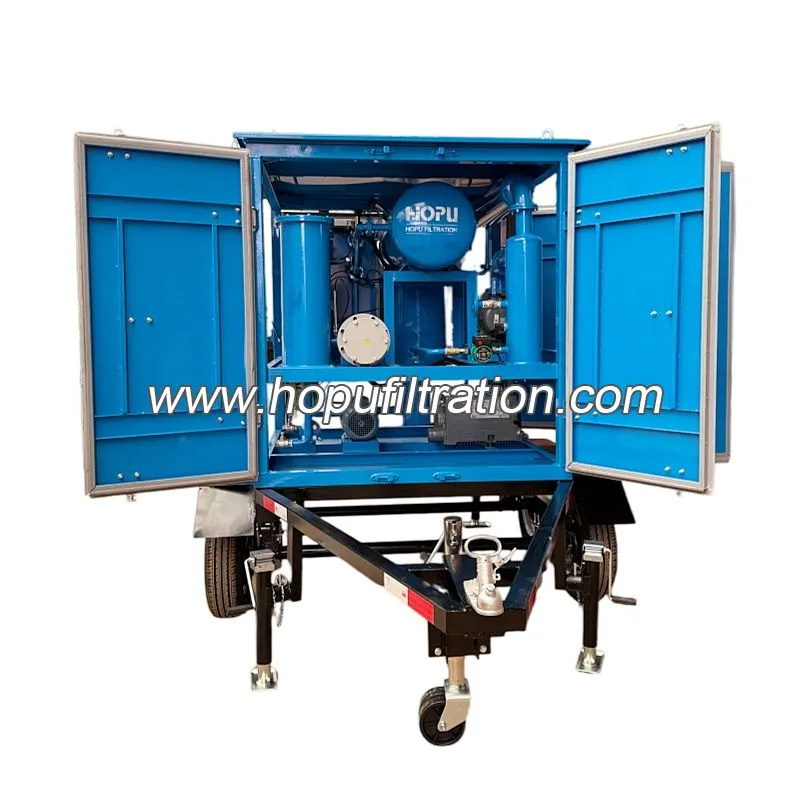

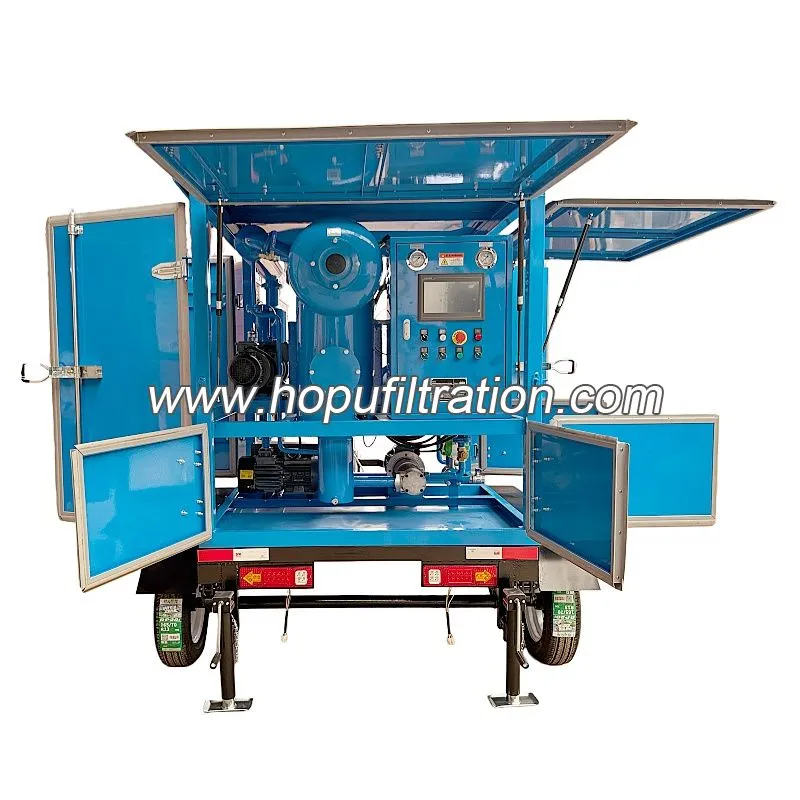

Le purificateur d’huile de transformateur végétal FR3 mobile de la série HOPU ZYD-V est une solution spécialisée pour purifier l’huile de transformateur à base d’esters naturels FR3 (à base végétale), un fluide diélectrique résistant au feu et biodégradable. Montée sur une remorque lourde, cette unité permet la purification en temps réel sur site pour les transformateurs 66 kV à 500 kV dans les postes électriques, les réseaux électriques et les installations industrielles.

Conçue pour la régénération du pétrole FR3 sur site, cette unité portable intègre une déshydratation avancée sous vide, un dégazage et une filtration de précision pour éliminer l’humidité, les gaz et les contaminants provenant du pétrole FR3 usagé ou neuf. Parfait pour les transformateurs de puissance 110 kV à 500 kV, il est conforme aux normes IEC 60296 et ISO 4406, garantissant des performances optimales en isolation et prolongeant la durée de vie des transformateurs.

Purificateur d’huile HOPU Mobile pour huile de transformateur végétal FR3 Caractéristiques principales :

• Conception spécifique FR3 : Optimisée pour l’huile d’esters naturels à haute viscosité, préservant sa résistance au feu et sa biodégradabilité.

• Purification à haute efficacité : Élimine les traces d’eau (<10ppm), dissolved gas, and solid particles to restore dielectric strength.

• Mobile & Flexible : Monté sur remorque, étanche, résistant à la poussière et utilisable dans des sites isolés sur le terrain.

• Écologique et sûr : soutient les initiatives d’énergie verte avec le traitement du pétrole FR3 non toxique et biodégradable. Largement utilisé en Asie, en Afrique et au Moyen-Orient pour l’entretien des transformateurs, ce purificateur garantit un fonctionnement fiable, économique et durable des transformateurs remplis de FR3.

Les ingénieurs de HOPU ont développé cette machine de filtration d’huile à transformateur mobile pour huile de transformateur FR3 à travers de multiples études de données.

Points clés de conception pour le purificateur d’huile à transformateur d’ester naturel FR3
Le FR3 est une huile naturelle d’esters à base de soja avec un taux d’absorption d’eau 3 à 5 fois supérieur à celui de l’huile de transformateur minéral, une viscosité plus élevée, une hydrolyse et une acidification faciles, ainsi qu’une oxydation à haute température. Il ne peut pas être utilisé avec les structures conventionnelles de machines de filtration d’huile de transformateurs minéraux. La conception du noyau est personnalisée selon six directions : contrôle de la température, système de vide, matériau surcourant, structure de déshydratation, élimination de l’acide et étanchéité.

1. Conception du système de chauffage (la déshydratation par FR3 est la plus critique, la distinguant du chauffage à basse température de l’huile de transformateur minéral)

2. Réglage de la plage de température de travail
L’huile de transformateur minéral de déshydratation conventionnelle est généralement déshydratée à 40°C, et le FR3 doit être chauffé pour réduire significativement la solubilité de l’eau dans l’huile d’esters, combiné à une précipitation sous vide de l’eau dissoute.

3. Structure de chauffage
Adoptant un chauffage en faisceau de tubes sans soudure en acier inoxydable/aluminium moulé, il est interdit d’immerger directement les tubes électriques à fil nu dans le mazout afin d’éviter la surchauffe locale, la carbonisation et la fissuration du FR3.

4. Traçage thermique de la canalisation : Un traçage thermique d’isolation est appliqué à l’entrée et à la sortie du réservoir à vide ainsi qu’au boîtier du filtre afin d’éviter la dissolution secondaire causée par le retour de l’eau de refroidissement. 4. Séparateur à flash sous vide (bac de déshydratation du cœur)

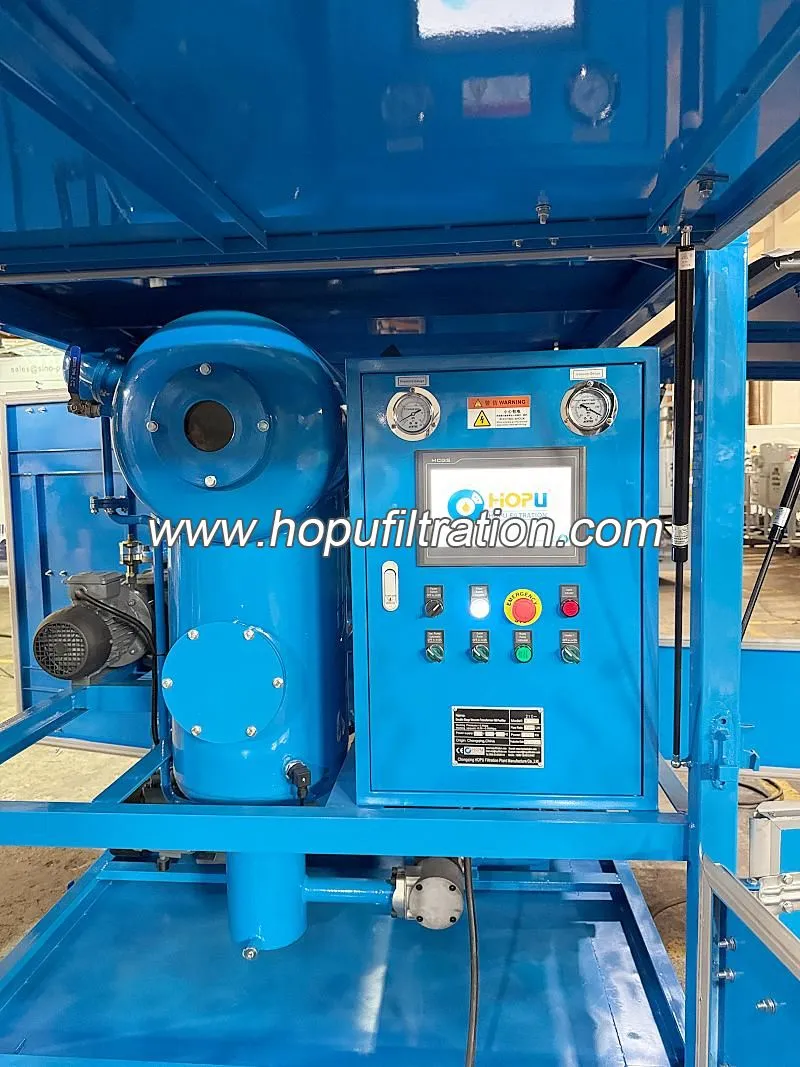

Chambre d’expansion : Avec le même débit, le volume est 35 % supérieur à celui des modèles à huile de transformateur minéral. Il dispose d’un réseau d’analyse tridimensionnelle par pulvérisation et ondulation ondulée multicouche, ce qui donne un film d’huile fin et une libération rapide de l’eau ; Le FR3 a une forte teneur en eau et est sujet à la mousse. Il est équipé de filets anti-mousse et casseurs de mousse, ainsi que de chambres anti-mousse pour empêcher l’huile d’être aspirée dans la pompe à vide et de provoquer des fuites d’huile.
De plus, l’équipe d’ingénieurs de HOPU a conçu un dispositif de récupération de condensation : FR3 contient une grande quantité de vapeur d’eau et est équipé d’un condenseur d’échappement sous vide. Les eaux usées condensées sont évacuées séparément pour éviter le reflux de vapeur d’eau et la contamination du pétrole, et installer une pompe de circulation pour ramener la mousse dans la chambre à vide et déshydrater encore et encore

Les ingénieurs de HOPU réalisent également des conceptions professionnelles sur l’ensemble du pipeline, de l’étanchéité et du matériau filtrant (anti-corrosion, résistance à l’hydrolyse ester) de la machine de purification d’huile à transformateur végétal FR3 de la série ZYD-V

1. Corps et tuyau
La chambre de surcourant et la conduite de l’ensemble de la machine sont en acier inoxydable 304/316, et l’acier au carbone n’est pas recommandé (l’hydrolyse FR3 génère des acides organiques pour corroder l’acier au carbone, et des ions métalliques précipitent pour catalyser une acidification supplémentaire du pétrole).
2. Sceaux
Tous utilisent des caoutchoucs fluoro-FKM et interdisent le nitrile NBR et le caoutchouc ordinaire (le caoutchouc ordinaire est gonflé et fuit à cause de l’ester naturel FR3) ; Les brides, les corps de pompes et les vannes sont entièrement fluorés et adaptés aux conditions de travail à haute température à long terme.
3. Sélection des cartouches filtrantes à trois étages (les cartouches à filtre à cellulose ordinaires sont interdites)
• Filtration grossière : Maille interrottée en acier inoxydable (résistante à 120 °C et à l’acide), interceptant les impuretés et les boues de particules importantes ;
• Filtration de moyenne précision : matériau filtrant PET en fibre de verre/polyester modifié (résistance à la température de 150 °C, résistance à l’hydrolyse), cellulose en pâte de bois interdite (en raison de la dilatation et des dommages causés par l’humidité du FR3, le détachement des fibres et la pollution des produits pétroliers) ;

Analyse technique de la machine purificatrice d’huile transformateur HOPU FR3

Pourquoi choisir notre purificateur d’huile mobile FR3 ?

✅ 100 % Mobile : Montée sur remorque pour un transport facile entre les sites (idéal pour l’Afrique, le Moyen-Orient, l’Asie du Sud-Est).

✅ FR3-Optimisé : Le vide doux et le traitement à basse température protègent la structure esterique naturelle du FR3.

✅ Focus sur la sécurité incendie : Maintient la résistance au feu de classe K du FR3 (point d’émotion >360°C).

✅ Éco-conscient : Soutient les objectifs d’énergie renouvelable grâce au traitement du pétrole biodégradable.
