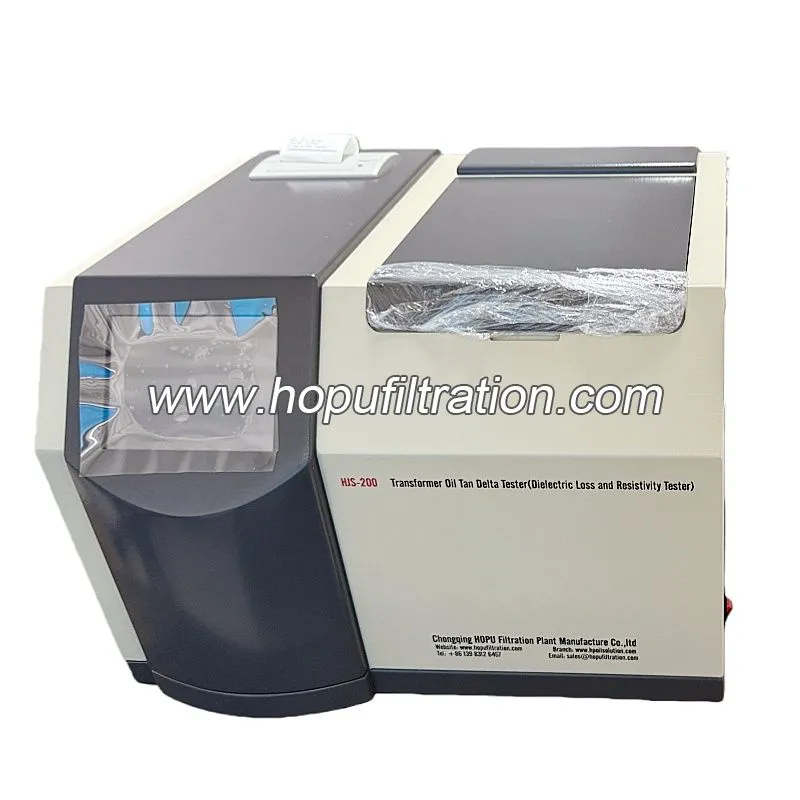

Testeur de Delta à huile pour transformateurs de HOPU

(Tangente de perte diélectrique d’huile d’isolation, facteur de puissance de dissipation et analyseur de résistivité, drainage entièrement automatique de l’huile)

Série HJS-300 Testeur isolant de tan, perte diélectrique et résistivité, également appelé testeur automatique de précision du facteur de dissipation d’huile ou testeur à delta tan, basé sur ASTM D 924, IEC 60247 et GB/T5654-2007. Il est utilisé pour tester la valeur delta tangente, le facteur de perte diélectrique et la résistivité DC de l’huile de transformateur, de l’huile isolante et d’autres milieux isolants liquides.

L’instrument se caractérise par une structure intégrée et intègre la perte diélectrique de la coupelle de graisse, du contrôleur de température, du capteur de température, du pont d’essai de perte diélectrique, de l’alimentation de test en courant alternatif, d’un condensateur standard, d’un posemètre haute résistance, d’une source haute tension DC et d’autres composants majeurs. Il est équipé d’un grand écran LCD. Les résultats des tests peuvent être automatiquement stockés et imprimés afin que l’opérateur sans formation professionnelle puisse les utiliser facilement.

Caractéristique du testeur d’isolation du transformateur HOPU Oil Delta

1. Une forte automatisation, chauffage, mesure des pertes diélectriques et mesure de la résistivité peuvent être réalisés à la fois ;
2. un espacement entre électrodes de 2 mm, peut éliminer la capacité parasite et l’effet de fuite sur les résultats du test de perte diélectrique ;
3. L’instrument utilise un chauffage par induction à fréquence moyenne, un algorithme de contrôle de température PID. Ce mode de chauffage présente les avantages d’un coupet d’huile et d’un corps chauffant sans contact, d’une vitesse de chauffage uniforme, d’un contrôle pratique. Le contrôle de la température dans la plage d’erreur prédéfinie ;
4. Les technologies DSP et FFT sont utilisées pour garantir la stabilité, la précision et la fiabilité des données ;
5. Le condensateur standard interne pour le condensateur tripolaire de charge SF6, la perte diélectrique et la capacité du condensateur ne sont pas affectées par la température ambiante, l’humidité, etc., de sorte que la précision de l’instrument après une longue utilisation reste garantie ;

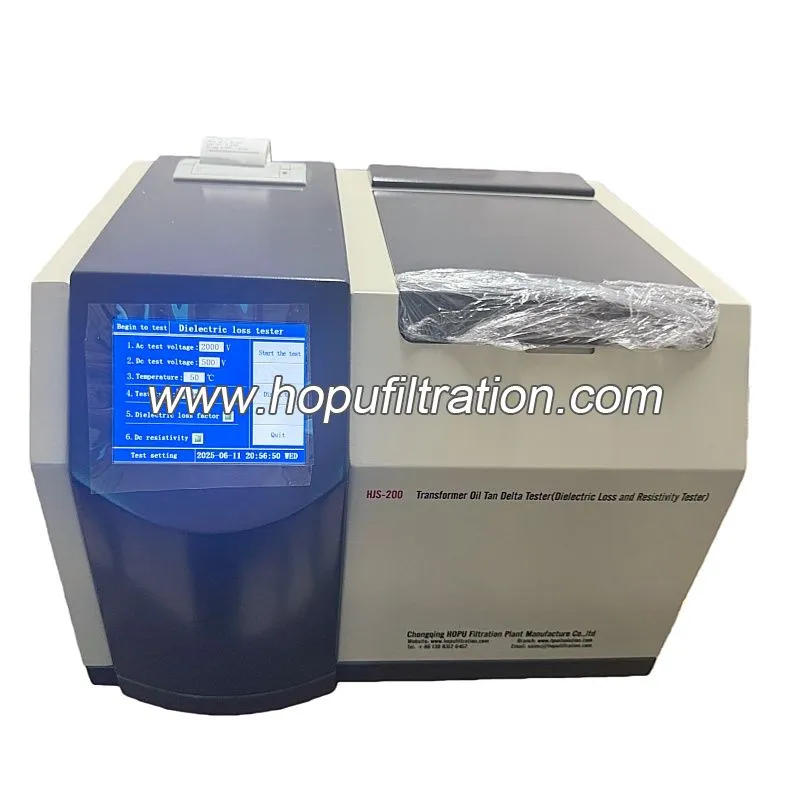

6. Grand écran écran couleur écran tactile, dialogue homme-machine pratique, fonctionnement concis, clair ;
7. Avec le couvercle retiré, le court rappel de la coupelle d’électrode haute tension et haute tension, éliminer les risques pour la sécurité, afin d’assurer le fonctionnement normal du personnel et des équipements en service ;
8. Avec une horloge en temps réel, la date et l’heure du test peuvent être enregistrées, affichées et imprimées avec les résultats du test ; l’équipement peut afficher la température ambiante et détecter l’environnement de test en temps réel ;
9. Stocker automatiquement les données de mesure, et pouvoir stocker 100 ensembles de données de mesure ;

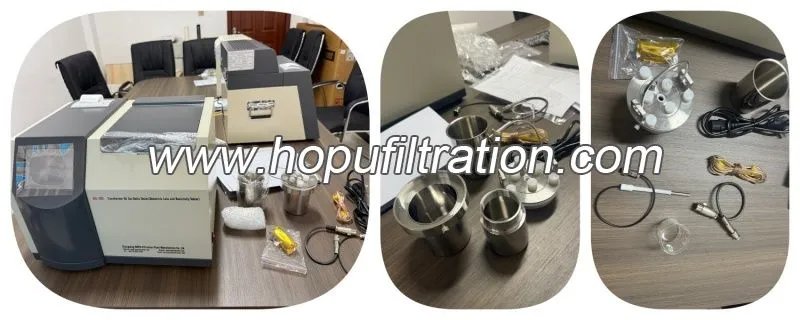

10. Fonction de correction de la coupe d’électrode vide. La capacité et le facteur de perte diélectrique de la coupe d’électrode vide sont mesurés pour évaluer l’état de nettoyage et d’assemblage de la coupelle d’électrode vide. Les données d’étalonnage sont sauvegardées automatiquement pour faciliter le calcul précis de la capacité relative et de la résistivité DC ;
11. L’instrument possède un port série de données RS232.

Paramètres techniques du testeur de delta tan-delta de HOPU Oil

Q : Qu’est-ce que le test delta tangente d’huile de transformateur ?
R : Le test du delta tangent de l’huile de transformateur (facteur de dissipation) mesure la perte diélectrique de l’huile isolante, qui reflète le vieillissement de l’huile, l’humidité et le niveau d’impuretés pour évaluer l’état de santé de l’isolation des transformateurs haute tension.
Q : Où utiliser un testeur de facteur de dissipation pour l’huile de transformateur ?
R : Il est appliqué dans les centrales électriques, les postes électriques, les ateliers de transformateurs et les laboratoires d’essais d’huile pour l’inspection de qualité de l’huile isolante.
Q : Quel standard suit ce testeur de delta beige ?
R : L’équipement respecte les normes IEC et est fabriqué selon ISO9001 système de qualité afin de garantir des résultats de test précis et reproductibles.
