Aperçu du testeur standard de résistance diélectrique de l’huile pour transformateur IEC156
Le testeur d’huile de transformation de la série HJT est une machine professionnelle entièrement automatique d’huile isolante pour l’huile BDV, conçue et calibrée strictement selon la norme internationale IEC 60156:2018. Elle est utilisée pour tester la tension de dégradation et la résistance diélectrique de l’huile de transformateur, de l’huile d’interrupteur et d’autres milieux isolants liquides. Ce testeur diélectrique d’huile de haute précision résout des tests manuels imprécis et des procédures d’essai non standard, fournissant des données de test répétables et conformes aux normes pour la maintenance de routine de l’industrie électrique, l’inspection en laboratoire et le contrôle qualité d’usine.

Scénarios d’application

Ce testeur de transformation standard IEC156 à huile BDV est largement utilisé pour la détection d’huile d’isolation haute tension dans de multiples industries :

• Postes électriques, centrales et centrales électriques

• Fabricants d’équipements électriques pour l’inspection de la qualité de l’huile en usine

• Laboratoires tiers d’essais et de certification

• Production pétrochimique isolante de pétrole et contrôle qualité

• Chemins de fer, nouvelles énergies et maintenance électrique industrielle à haute tension

Avantages produits pour les acheteurs mondiaux

HOPU En tant que fabricant professionnel du testeur de résistance diélectrique d’huile pour transformateurs standard IEC156, nous fournissons des équipements de test entièrement conformes aux normes avec des documents anglais complets, des rapports de certification internationaux et un support après-vente mondial. L’équipement offre des performances stables, une grande répétabilité et une utilisation facile, aidant les utilisateurs étrangers à réaliser les tests BDV à l’huile standard et à répondre efficacement aux exigences internationales d’acceptation des projets.

Testeur standard de résistance diélectrique à huile pour transformateur IEC156Caractéristiques principales :

1. L’instrument est contrôlé par un micro-ordinateur à puce unique de grande capacité, et fonctionne de manière stable et fiable ;

2. L’instrument est équipé de fonctions d’affichage de température, d’humidité et d’horloge, de mesure personnalisée de la température infrarouge de l’huile ;

3. L’instrument est équipé d’une large gamme de circuits watchdog pour éliminer le phénomène de machine morte ;

4. Diverses options de fonctionnement. Instrument intégré à la norme GB/IEC et fonctionnement personnalisé, pouvant s’adapter à différents choix d’utilisateurs ;

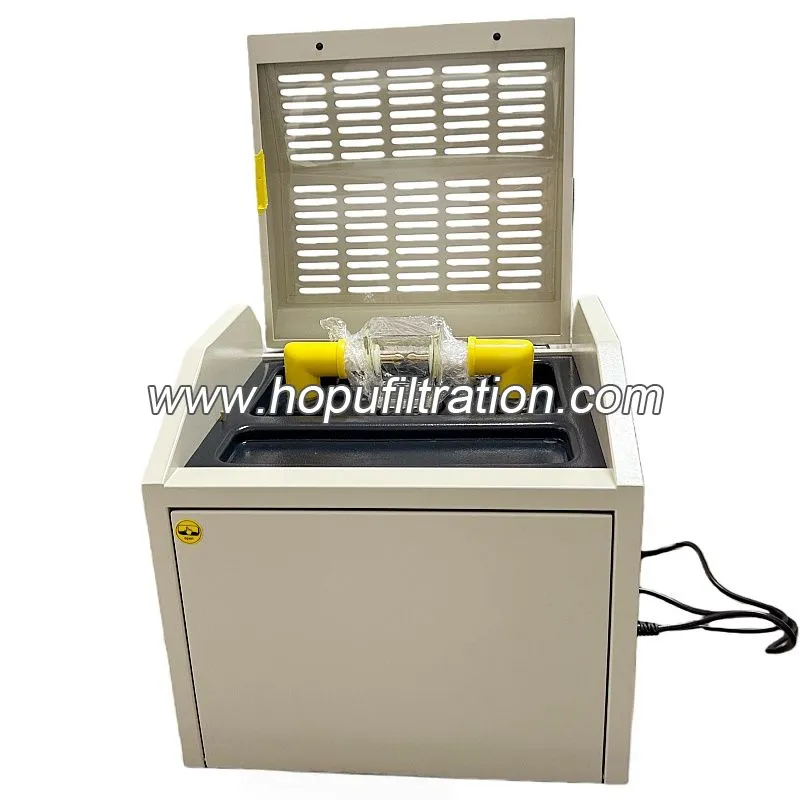

5. La coupe d’huile de l’instrument est coulée et façonnée en une seule fois par un verre spécial, éliminant ainsi la survenue de phénomènes d’interférence tels que des fuites d’huile ;

6. La conception unique d’échantillonnage haute tension de l’instrument permet à la valeur de test d’entrer directement dans le convertisseur A/D, évitant ainsi les erreurs causées dans le circuit analogique et rendant les résultats de mesure plus précis ;

7. L’instrument possède des fonctions de protection interne telles que surcourant, surtension et court-circuit, et possède une forte capacité anti-interférence ainsi qu’une bonne compatibilité électromagnétique ;

8. Fonction d’auto-analyse de l’instrument, aider l’opérateur à juger l’huile d’échantillon ;

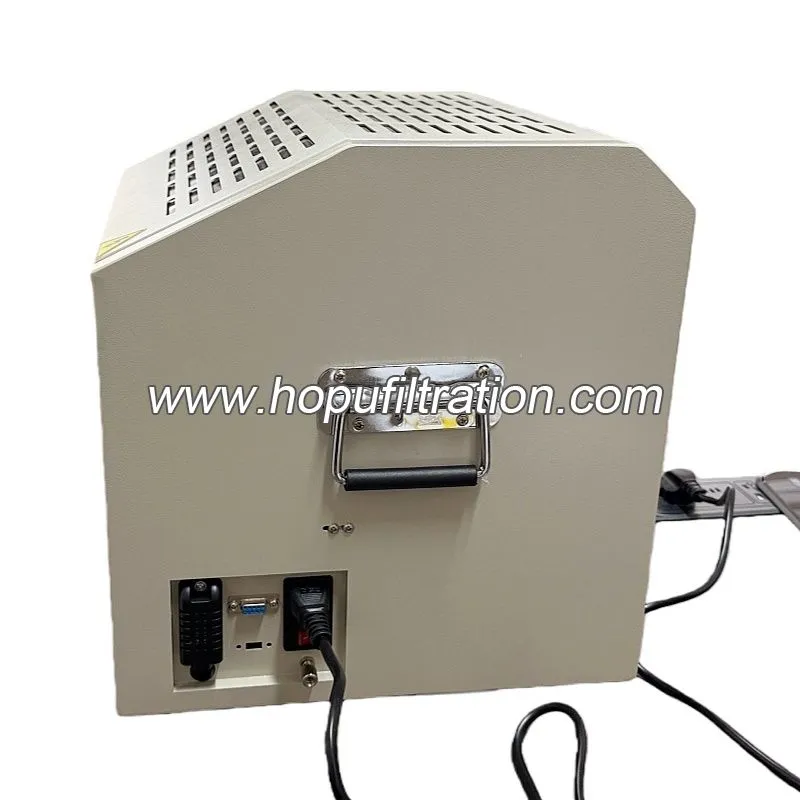

9. Interface RS232, USB (optionnel)

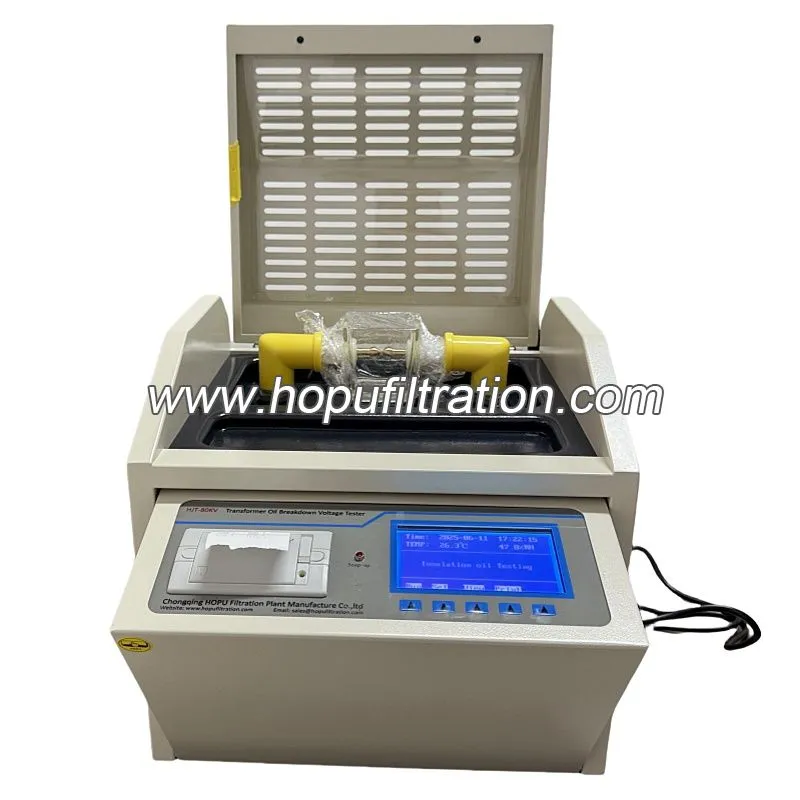

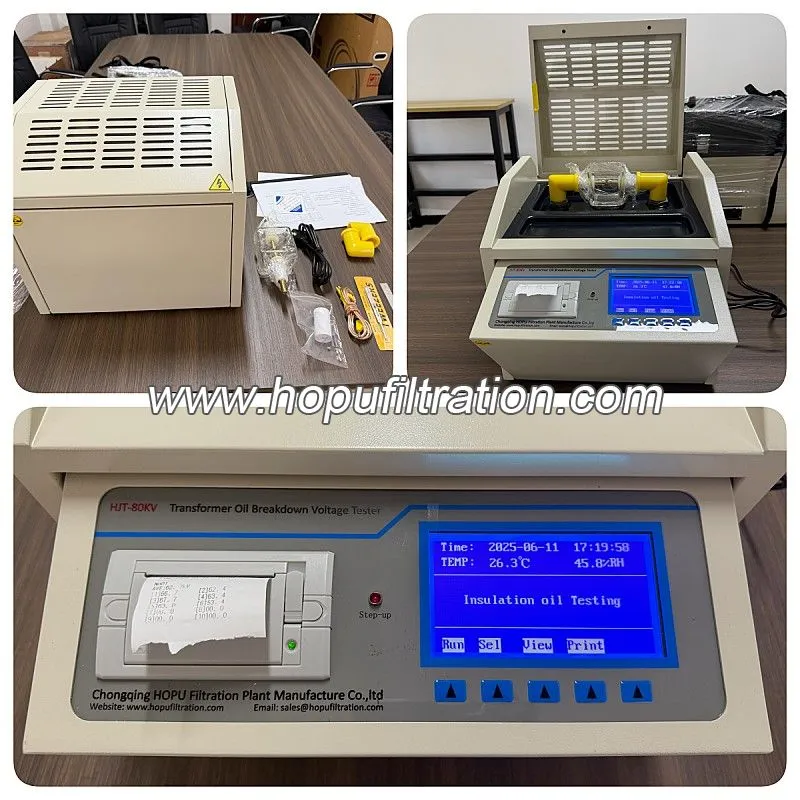

10. Grand écran tactile LCD coloré ;

11. Électrode sphérique, électrode champignon, électrode plate disponible

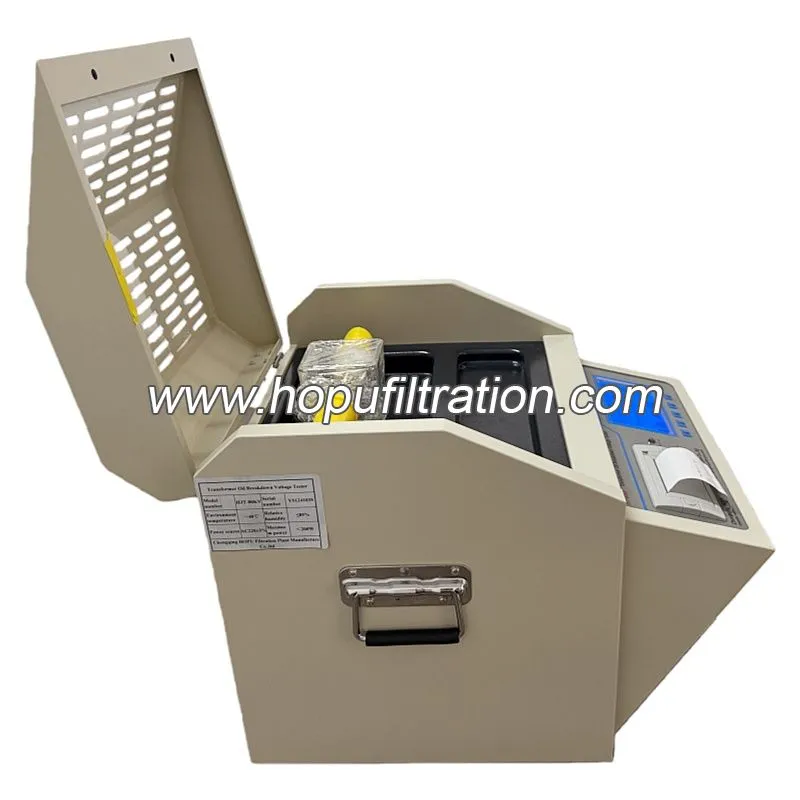

12. Structure portable, facile à déplacer, utilisation en intérieur comme en extérieur est très pratique.

Données techniques du test standard de résistance diélectrique de l’huile pour transformateurs IEC156

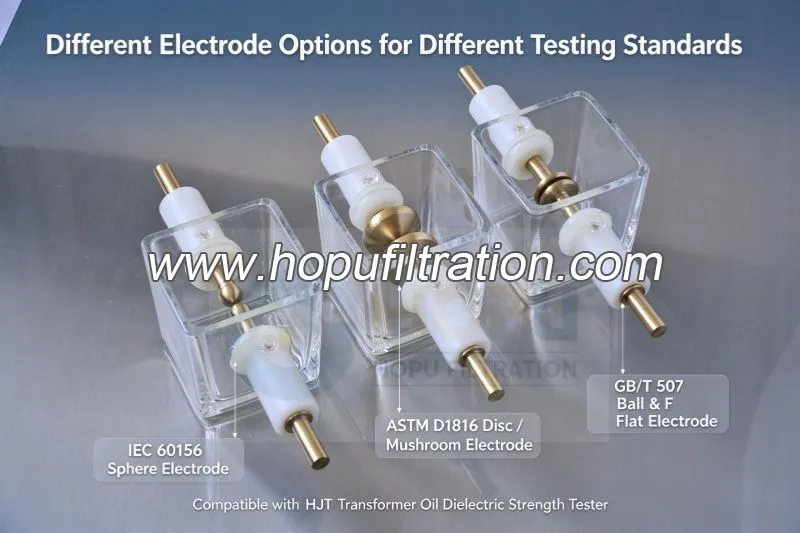

HOPU fournit 3 types de gobelets d’essai d’huile avec différentes configurations d’électrodes, afin de répondre aux exigences mondiales des normes pour le test de résistance diélectrique à huile de transformateur.
• Électrodes sphériques (norme IEC 60156 / IEC156)
Électrodes sphériques en laiton, suivant strictement la spécification IEC 60156 avec un espace d’électrode défini. C’est l’électrode standard pour mesurer la tension de rupture de l’huile isolante, largement acceptée pour l’acceptation internationale des projets électriques.
• Électrodes à disque / champignon (ASTM D1816)
Électrodes champignons en forme de disque pour la méthode d’essai ASTM D1816, couramment utilisées sur les marchés nord-américains pour les tests d’huile isolante BDV.
• Électrodes à billes et plates (GB/T 507)
Ensemble d’électrodes billes plates pour la norme chinoise GB/T507, pour l’inspection du réseau électrique local et des laboratoires domestiques.

Toutes les coupes d’essai sont équipées de récipients en verre haute transparence et de supports d’isolation en PTFE, avec des électrodes en laiton pur. Les clients peuvent sélectionner les ensembles d’électrodes correspondants selon leur norme cible de test. Un testeur peut travailler avec plusieurs gobelets d’huile interchangeables, ce qui améliore considérablement la polyvalence des équipements pour les tests en laboratoire multi-standards.
