Application de l'unité de filtration d'huile de transformateur HOPU

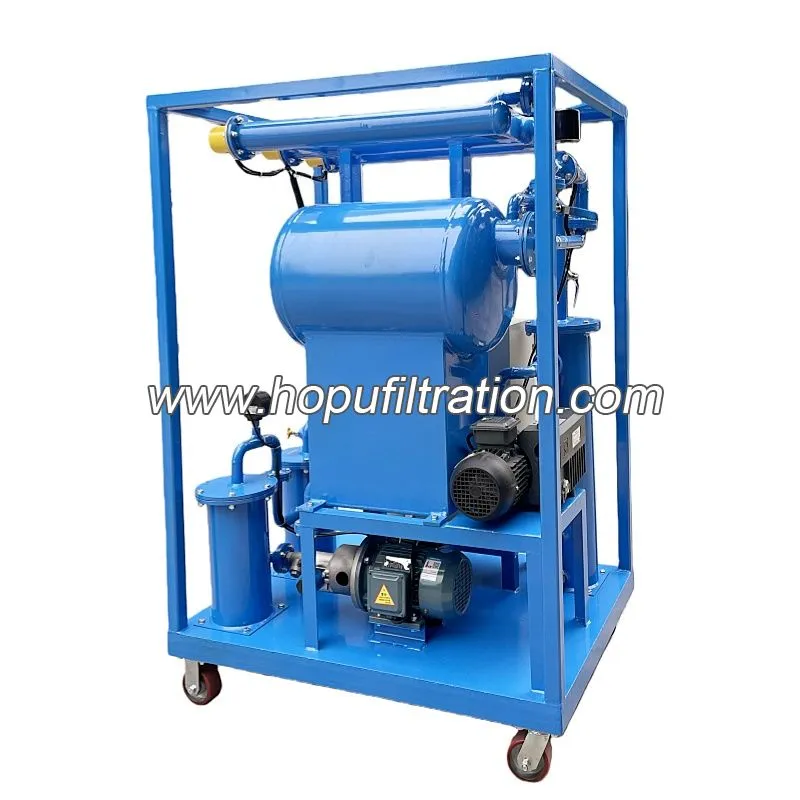

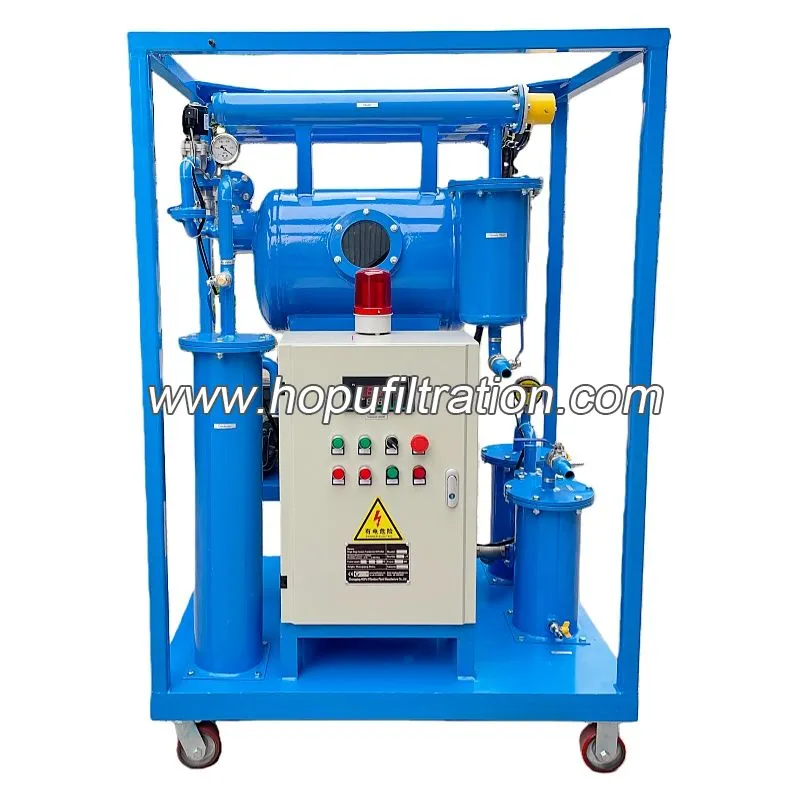

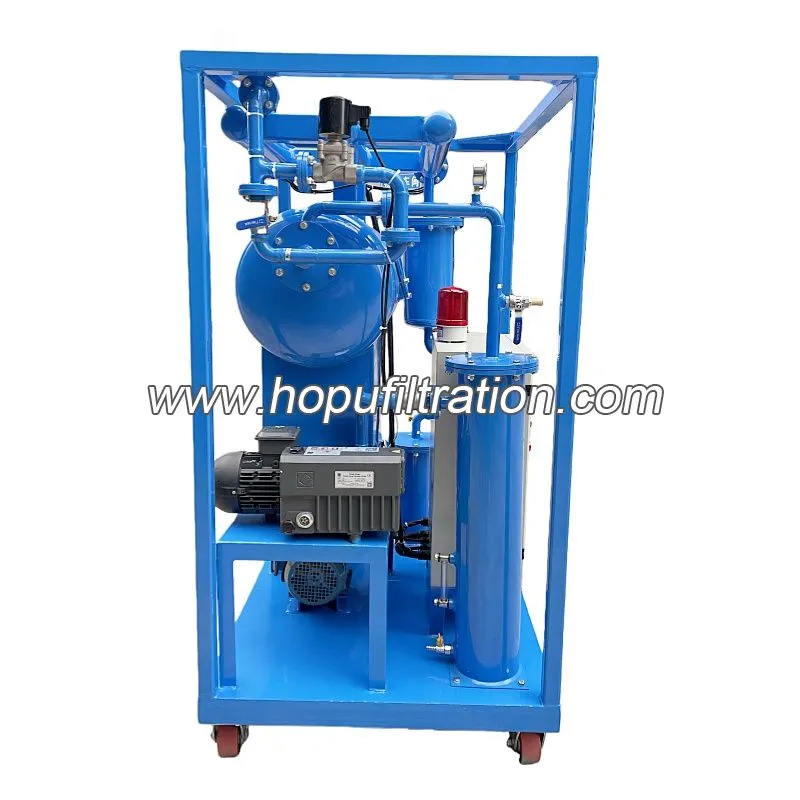

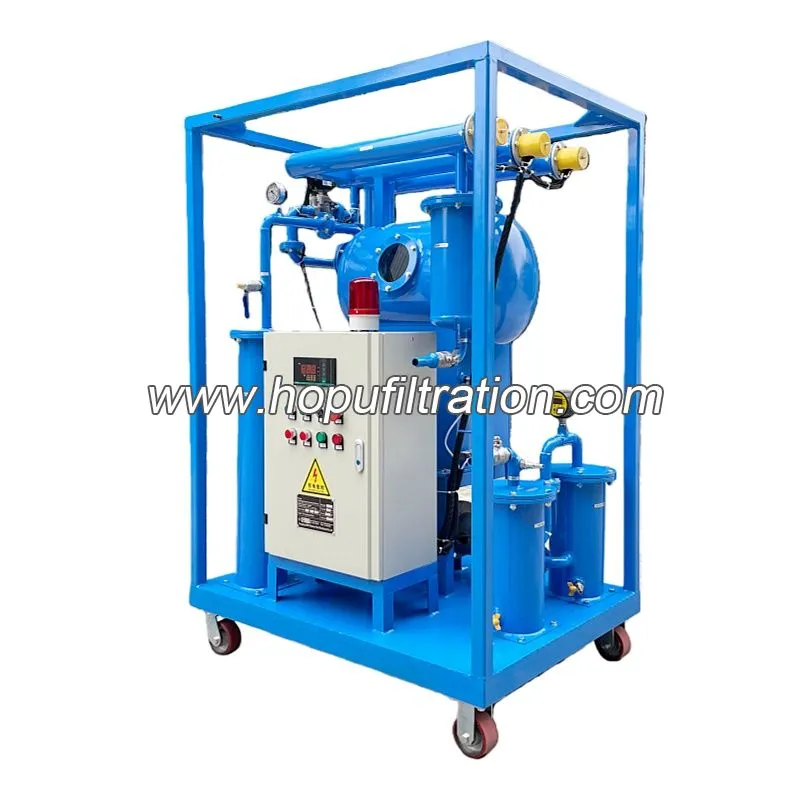

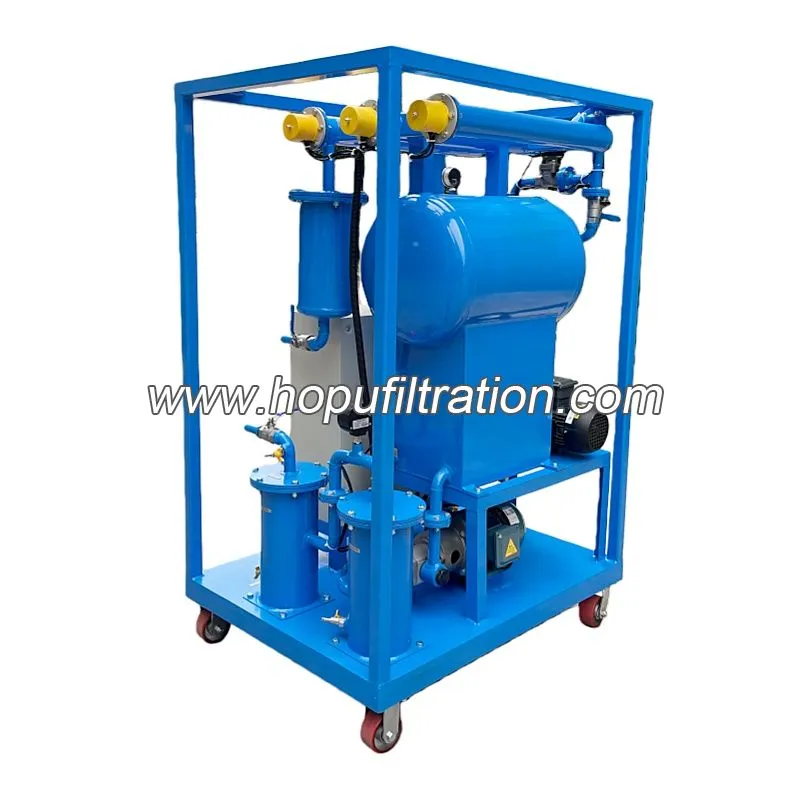

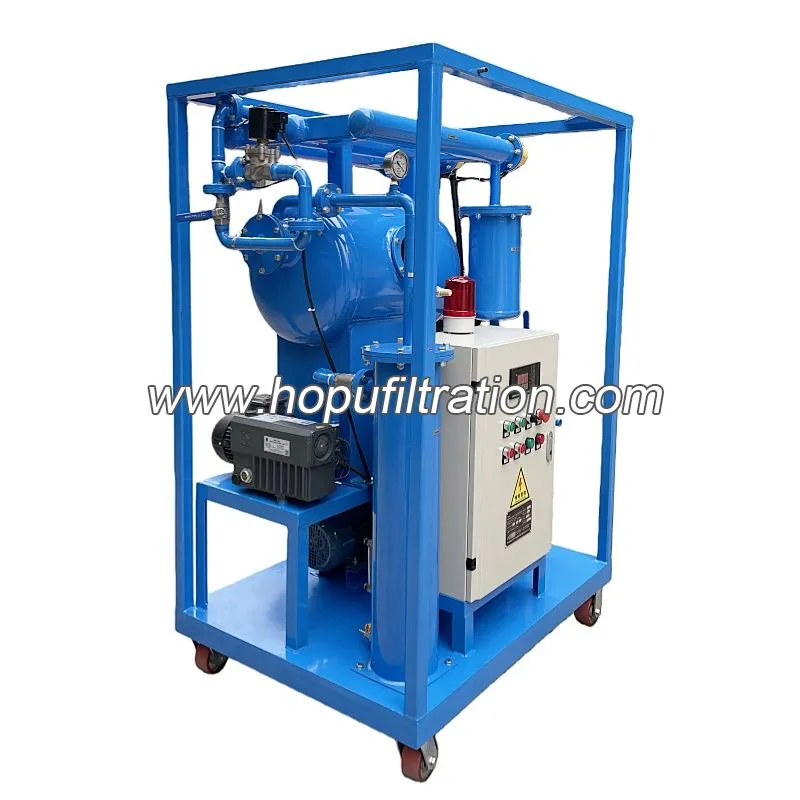

Le purificateur d'huile de transformateur sous vide à un étage de la série ZY est principalement utilisé dans les projets d'énergie électrique, le pétrole, la chimie, les mines, la métallurgie, la fabrication et d'autres industries pour purifier divers types d'huile isolante non qualifiée, telles que l'huile de transformateur n° 10, n° 25 n° 45, l'huile d'inducteur mutuel, l'huile de câble, l'huile de commutateur, etc.
Le purificateur d'huile de transformateur de la série ZY adopte la technologie d'évaporation de film duplex-stéréo, qui peut éliminer rapidement et efficacement l'eau, le gaz et les impuretés de l'huile sous vide sous pression négative, restaurer et améliorer les performances diélectriques de l'huile isolante., et garantir efficacement que les équipements électriques fonctionnent en toute sécurité.
Cette machine peut également être utilisée à différentes fins telles que le séchage sous vide, le huilage sous vide et la circulation d'huile chaude.
Caractéristiques du purificateur d'huile
Cadre et crochets installés pour une opération de levage limée, plus facilement et plus commodément.
La technologie d'évaporation de film 3D duplex-stéréo, combinée à des composants de déshydratation et de dégazage uniques et avancés, peut séparer rapidement et efficacement l'eau, le gaz et le pétrole.
Le système de filtration de précision à plusieurs étages, la filtration des filtres en acier inoxydable combinée aux technologies d'adsorption moléculaire, éliminent en profondeur différentes tailles d'impuretés et de particules.
Système de chauffage électrique infrarouge au carbone efficace, uniformité du chauffage, consommation d'énergie réduite, sûr et fiable.
Le système de contrôle du niveau de liquide à double infrarouge et le système de protection contre la pression garantissent un fonctionnement facile et sûr de la machine.
Adopte un système de protection verrouillé, qui connecte la pompe à huile, le chauffage et le capteur de niveau de liquide, évitant ainsi le chauffage à blanc, le pompage à blanc, les fuites d'huile et les fuites d'électricité. En cas de problème, la machine s'éteindra automatiquement.
Système de contrôle de température entièrement automatique, jauge de température de type numérique et capteur de température, surveillant et contrôlant l'état de chauffage et la température réels de l'huile.
Peut fonctionner comme machine de remplissage d'huile sous vide, système de séchage sous vide et système de pompage sous vide.
Petit volume, poids léger, facilement mobile, faible coût et temps de maintenance.
Données techniques de l'unité de filtration d'huile de transformateur
|
Article
|
Unité
|
ZY-5
|
ZY-10
|
ZY-20
|
ZY-30
|
ZY-50
|
ZY-100
|
ZY-150
|
ZY-200
|
ZY-300
|
|
Débit
|
L/min
|
5
|
10
|
20
|
30
|
50
|
10
|
150
|
200
|
300
|
|
Degré de vide
|
MPa
|
-0,06~-0,095
|
|
Pression de travail
|
MPa
|
≤ 0,4
|
|
Plage de température
|
ºC
|
20 ~ 80
|
|
Heure normale de travail
|
H
|
≥ 4000
|
|
Travail continu
|
H
|
150
|
|
Alimentation
|
|
Fil 380V/50HZ/3Ph 5 (comme exigence du client)
|
|
Bruit de travail
|
dB(A)
|
60
|
61
|
63
|
70
|
70
|
75
|
70
|
70
|
70
|
|
Puissance de chauffage
|
kW
|
9
|
11
|
13
|
15
|
30
|
48
|
58
|
70
|
85
|
|
Puissance totale
|
kW
|
9.7
|
12.5
|
14.5
|
16.5
|
33.5
|
53
|
65
|
76
|
94
|
|
Sortie/entrée d'huile
|
mm
|
φ20
|
25
|
φ25
|
φ25
|
φ32
|
φ42
|
φ50
|
φ50
|
φ60
|
|
Poids
|
Kilogrammes
|
150
|
230
|
250
|
270
|
300
|
500
|
700
|
900
|
1100
|
|
Taille
|
L
|
mm
|
970
|
1050
|
1100
|
1150
|
1200
|
1600
|
1600
|
1800
|
1900
|
|
W
|
mm
|
630
|
750
|
850
|
900
|
950
|
1000
|
1100
|
1200
|
1200
|
|
H
|
mm
|
900
|
1300
|
1400
|
1450
|
1500
|
1800
|
1800
|
1900
|
1900
|
|
Index après traitement
|
Tension de claquage
|
kV
|
≥70
|
|
Teneur en humidité
|
ppm
|
≤5
|
|
Contenu en gaz
|
%
|
0.1
|
|
Taille des impuretés
|
µm
|
≤1 (personnalisable)
|
|
Valeur β
|
%
|
96
|
Sélection du type
● Système de vide standard à un étage
● Deux étages ； Système de vide poussé
● Chambre à vide à deux étages + deux ； Système à vide poussé
Facultatif
A : Sans boîtier, type ouvert
B : Avec boîtier, type de boîtier de cellule
C : Avec type de base antidérapante
D : Monté sur roulettes (Poids limité à moins de 1000kg)
E : Monté sur des remorques (pneu pneumatique, vitesse sélectionnable)
F : Avec chambre de régénération de terre à foulon
